Thông số kỹ thuật của khớp nối trục HRC 230
Model: HRC 230
Chất liệu của khớp nối: Gang, cao su
Đường kính khớp nối: 230 mm
Đường kính khớp đầu trục: 155 mm
Kích thước lỗ khoan trục: kiểu B: 45-100mm; kiểu F: 25-75mm, H: 25-75mm
Mô men xoắn cực đại: 1500N.m
Mô men xoắn cực đại: 1500N.m
Chiều dài khớp nối L: 165-240mm
.jpg)

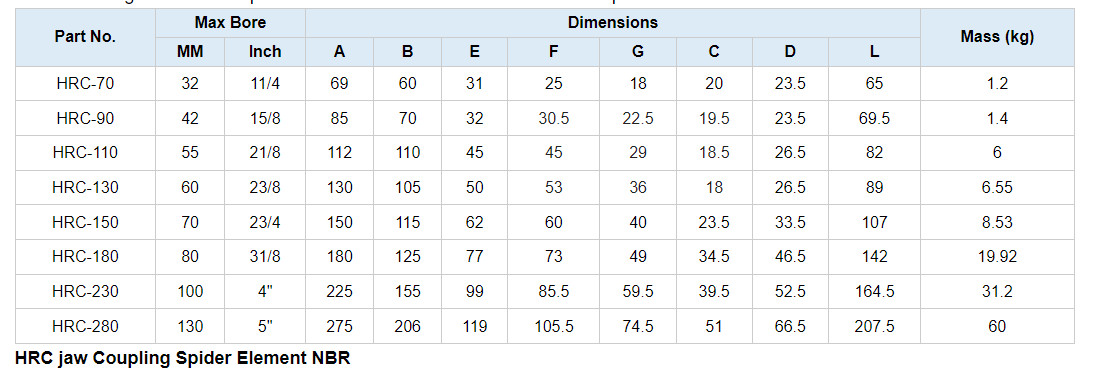

Thông số kỹ thuật HRC
ỨNG DỤNG Cao su khớp nối HRC 230
Cao su khớp nối HRC 230 được sử dụng phổ biến trong các hệ thống thiết bị công nghiệp, chủ yếu trong các máy nén khí, có vai trò quan trọng trong việc kết nối các chi tiết máy, giúp kết nối truyền động, giảm tải trọng va đập.
Khớp nối HRC 230 là loại khớp nối 3 chấu làm bằng gang, sử dụng vòng cao su giảm chấn 6 cánh vật liệu NBR.
Dạng khớp nối HRC loại B là loại khoan lỗ thông thường, không linh động bằng loại F và H (loại sử dụng ống lót côn – taper bush cho phép tháo lắp, bảo trì, bảo dưỡng dễ dàng, tuy nhiên nhược điểm giá phù hợp )

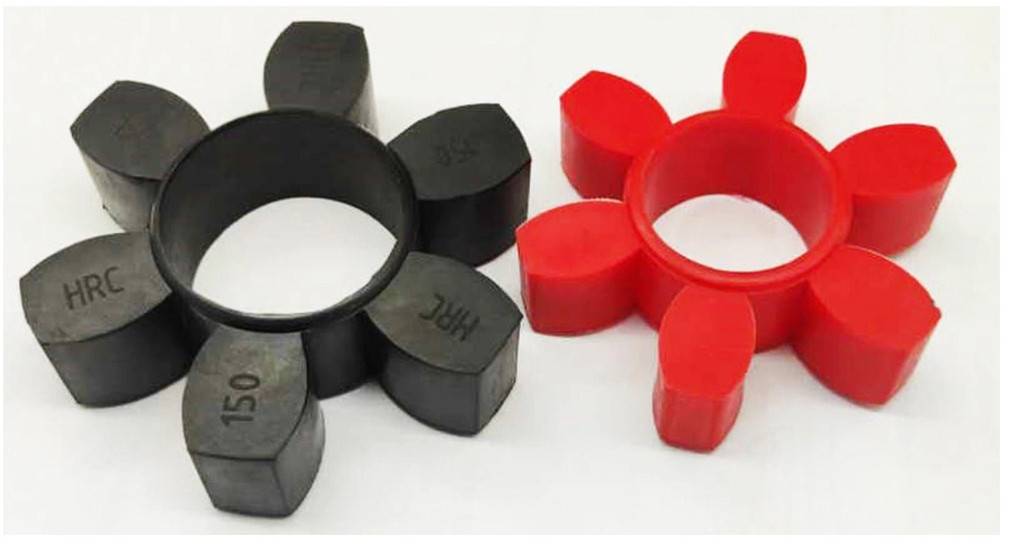

Khớp nối HRC 230 có độ giãn nở thấp, phù hợp để nối các thiết bị sai lệch về kích thước cũng như những bộ phận hoạt động trong môi trường thay đổi nhiệt độ thường xuyên.Trong quá trình sử dụng máy nén khí, thường hay có hiện tượng rung hoặc lệch các khớp đường ống gây ra tiếng ồn lớn và hao hụt nhiên liệu. Vì vậy khớp nối HRC 230 là sản phẩm được sử dụng để giảm độ lệch, giảm độ rung, tác động và những thay đổi đột ngột làm êm chuyển động.Cao su khớp nối HRC 230 được tạo thành từ vật liệu cao su chịu nhiệt và chịu lực tốt, thông thường là NBR màu đen, ngoài ra còn có màu đỏ, vật liệu PU, phạm vi nhiệt độ tiêu chuẩn phù hợp để hoạt động từ -40 độ C đến +100 độ C, có thể chịu được lực kéo và nén cao khi vận hành.
Khớp nối HRC về cơ bản là một loại khớp nối đa năng, được sử dụng phổ biến trong truyền động công nghiệp với thiết kế đơn giản nhưng ưu việt dùng cho các trục lớn, hiệu suất vượt trội với chi phí thấp.
Khớp nối trục Fenner HRC Coupling có thiết kế gồm hai trục hub kim loại kết hợp với một phần tử đàn hồi linh hoạt (flexible element, elastomer rubber, spider) có thể điều chỉnh mức độ sai lệch cao hơn, điều chỉnh sự lệch trục ngẫu nhiên: độ lệch trục song song lên đến 0.5mm, độ lệch trục góc lên đến 1.7mm
Tính năng và lợi ích của khớp nối HRC:
Khớp nối trục HRC cho phép lắp đặt nhanh chóng và dễ dàng nhờ ống lót khóa côn (Taper Lock Busher), và cung cấp khả năng tự định tâm nhanh chóng, khớp nối HRC lý tưởng để sử dụng cho động cơ điện, phù hợp với nhiều động cơ điện có mức độ va đập và rung động khác nhau:
Bình thường (Uniform): máy khuấy, máy sản xuất bia, máy thổi và nén ly tâm, băng tải, máy bơm và quạt ly tâm, máy phát điện, thiết bị xử lý nước thải.
Sốc vừa phải (Moderate Shock): máy móc làm việc với đất sét, cần trục pa lăng, máy giặt, máy móc làm việc với gỗ, máy móc công cụ, máy xay quay, máy móc làm việc với giấy, máy dệt.
Sốc nặng (Heavy Shock): băng tải pít tông, máy nghiền, máy lắc, máy xay kim loại, máy móc làm việc với cao su, máy nén pit tông, máy trộn và máy xay banbury,
Ứng dụng đặc biệt (Specical Case): đối với các ứng dụng xảy ra va đập, rung động và dao động momen xoắn đáng kể và đối với máy điện chuyển động như: động cơ đốt trong, máy bơm nén kiểu pít tông, cần tham khảo thêm thông tin với đầy đủ chi tiết máy để phân tích lực xoắn.
