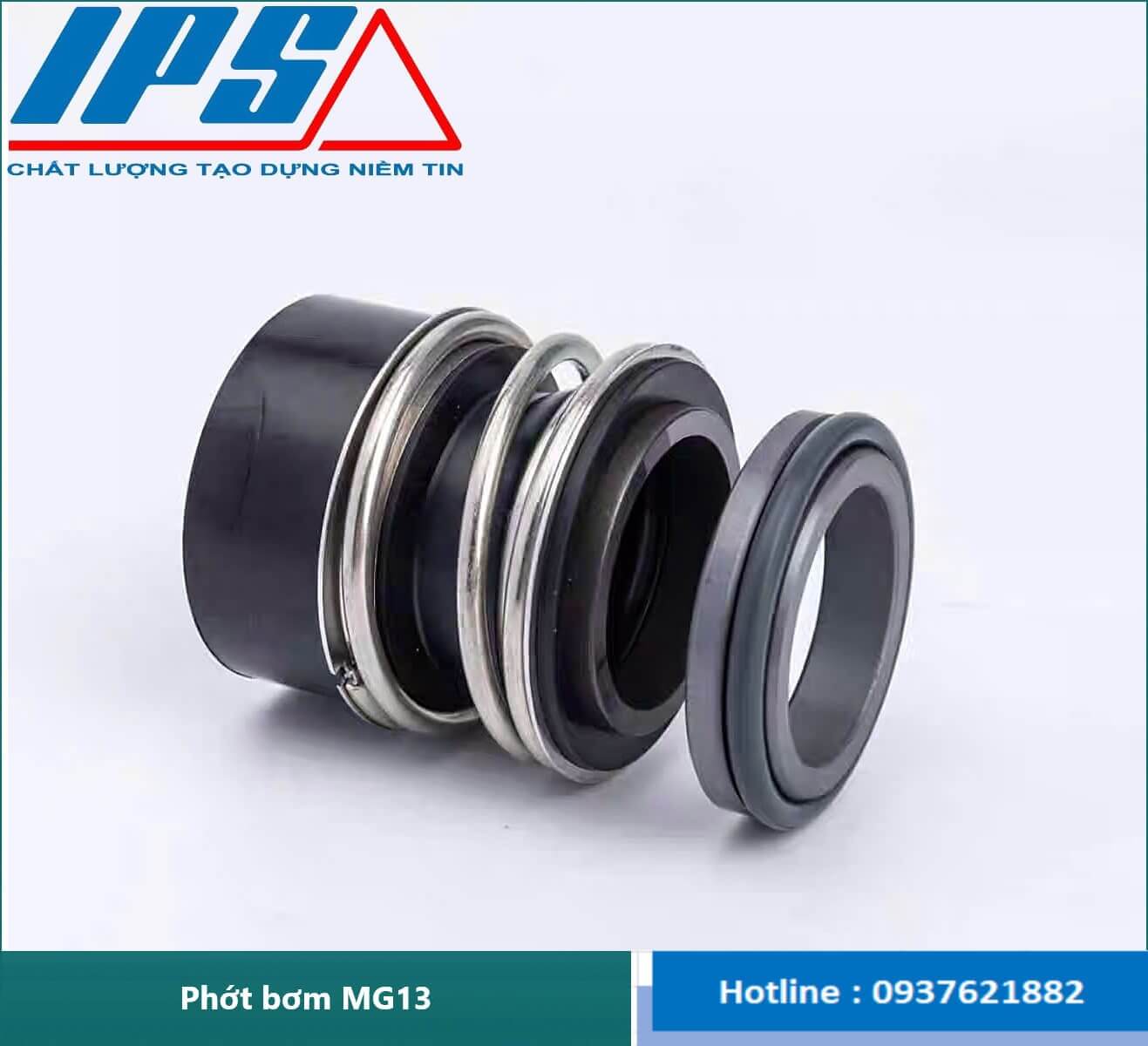

PHỚT BƠM MG13.

1. Thông số hoạt động Phớt bơm MG13

— Áp suất làm việc : ≥ 1.2MPa ( Nhỏ hơn hoặc bằng 1.2MPa )

— Tốc độ quay : ≤ 12 m/s ( Lớn hơn hoặc bằng 12 m/s )

— Nhiệt độ làm việc : - 20 °C ~ +180 °C

— Môi chất làm việc : Nước sạch , nước có cát , nước thải có hoá chất

— Áp suất Max : 16 bar

— Tên tiếng anh : MG13 mechanical seal

— Kích thước trục : Từ 10 đến hơn 100 mm

— Môi chất làm việc: nước sạch, nước thải, nước có cát, nước có hóa chất

— Phớt được dùng trong các hãng bơm : Máy bơm Grundfos : NBG, NBGE, NKG, NKGE, NK, máy bơm Wilo , máy bơm KSB,máy bơm SALSOM . Dùng cho cả bơm trục đứng và bơm trục ngang và các hãng bơm khác có kết cấu phớt tương đương

Đặt hàng ngay (Nhanh chóng - Tiện lợi)

Tóm tắt nội dung [Ẩn]

2. Cấu tạo Phớt bơm MG13
1. IPS cung cấp Phớt bơm MG13 giá tốt nhất thị trường
3. Nguyên vật liệu Phớt bơm MG13
4. Kích thước Phớt bơm MG13
1. Tham khảo bảng tra kích thước Phớt bơm MG13
5. Phạm vi hoạt động Phớt bơm MG13
6. Ứng dụng của Phớt bơm MG13
7. Hướng dẫn lựa chọn Phớt bơm MG13 đúng tiêu chuẩn kỹ thuật

2. Cấu tạo Phớt bơm MG13

+ Phớt máy bơm nước cấu tạo từ các bộ phận cơ bản gồm :

— Phần quay (rotary) : Bộ phận được lắp vào trục và sẽ vận động quay theo trục

— Phần tĩnh (seat) : Được gắn trong hốc buồng của bơm

— Phần lò xo (spring) : Được gắn trên phần quay của máy bơm. Lò xo có chức năng đẩy hoặc nén phần quay rotary áp suất vào trong phần tĩnh với một lực nén tiêu chuẩn. Làm cho chất lỏng bên trong guồng bơm không bị rò rỉ ra bên ngoài khi máy bơm hoạt động

— Đệm cao su (o-ring) : có nhiệm vụ làm kín cho phần tĩnh và trục phần quay

— Hiện nay, chất lượng dùng để cấu tạo nên phớt bơm khá đa dạng . Do đó, căn cứ vào mục đích sử dụng và nhu cầu sử dụng mà mỗi người tiêu dùng sẽ chọn loại phớt bơm phù hợp

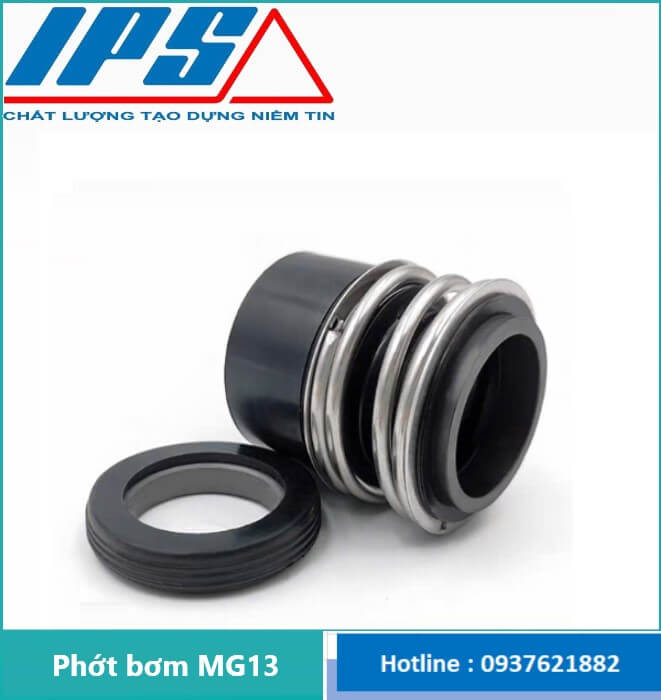

/Phớt bơm MG13-6.

IPS cung cấp Phớt bơm MG13 giá tốt nhất thị trường

3. Nguyên vật liệu Phớt bơm MG13

— Kiểu phớt : Phớt bơm MG13

— Vật liệu phần tĩnh : Ceramic /SIC/TC

— Vật liệu phần quay : Graphite /SIC/TC

— Phần cao su làm kín : NBR/EPDM/Viton

— Lò xo và bộ phận khác : SUS304/316

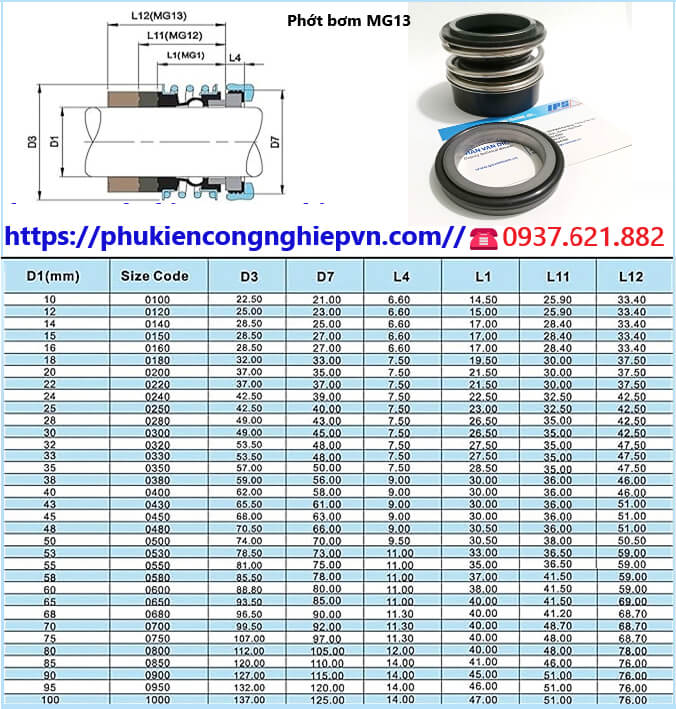

4. Kích thước Phớt bơm MG13

— Tham khảo bảng tra kích thước sau :

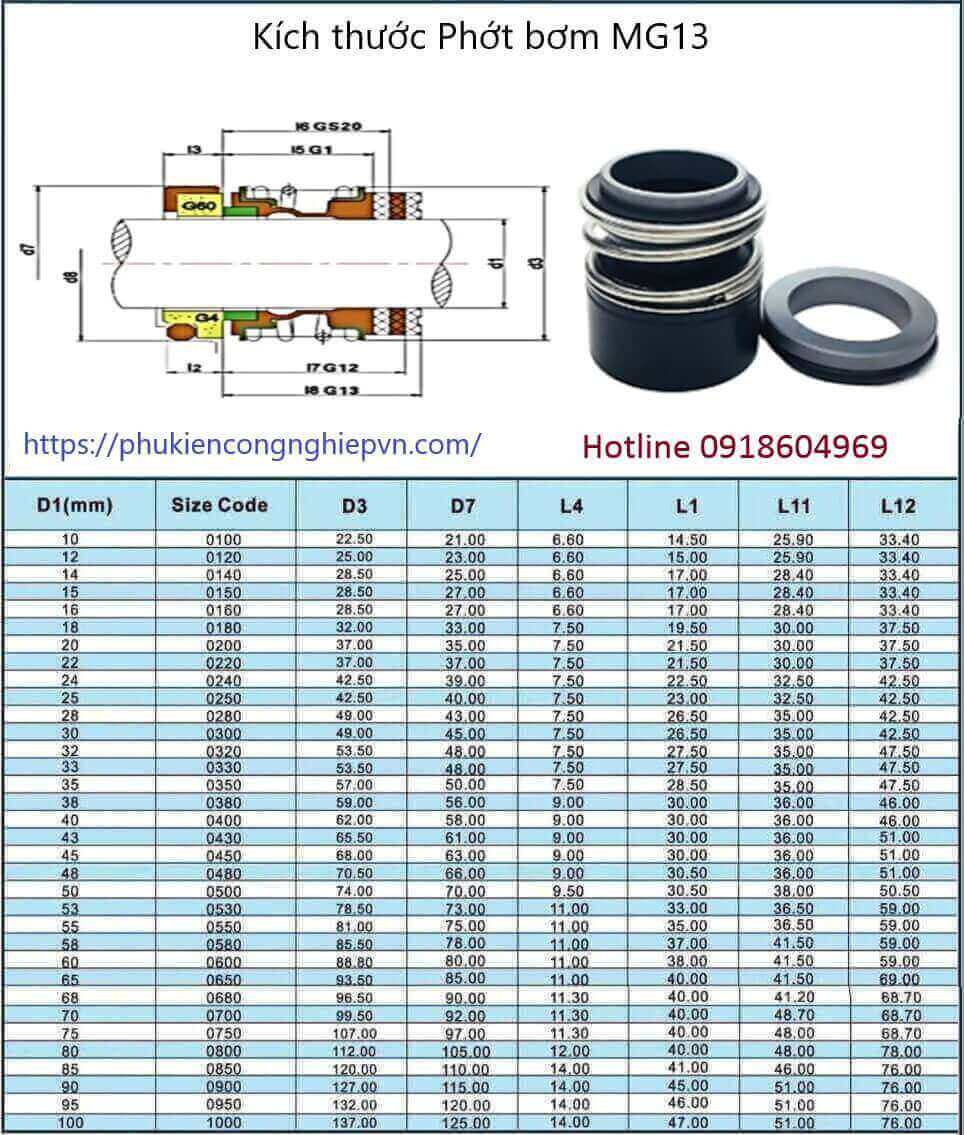

/Phớt bơm MG13-12(2)

Tham khảo bảng tra kích thước Phớt bơm MG13

5. Phạm vi hoạt động Phớt bơm MG13

+ Operating range :

— Shaft diameter: d1 = 10 … 100 mm (0.39" ... 3.94")

— Pressure: p1 = 16 bar (230 PSI),vacuum ... 0.5 bar (7.25 PSI), up to 1 bar (14.5 PSI) with seat locking

+ Materials :

— Seal face: Carbon graphite antimony impregnated (A), Carbon graphite resin impregnated (B), Silicon carbide (Q1), Tungsten carbide (U3)

— Seat: Silicon carbide (Q1, Q2), Tungsten carbide (U3), Special cast CrMo steel (S), Aluminium oxide (V)

— Elastomer: NBR (P), EPDM (E), FKM (V), HNBR (X4)

— Metal parts: CrNiMo steel (G), Hastelloy® C-4 (M)

6. Ứng dụng của Phớt bơm MG13

+ Phớt bơm MG13 vận hành trong môi chất như sau :

— Xử lý nước thải : Phớt máy bơm MG13 đóng một vai trò quan trọng trong việc vận chuyển nước và xử lý nước thải trong các nhà máy xử lý nước .Tính năng chống ăn mòn và khả năng làm việc trong môi trường hóa chất khắc nghiệt giúp nó duy trì hiệu suất ổn định trong quá trình xử lý nước.

— Ngành dầu và khí : Trong các ứng dụng dầu và khí, phớt máy bơm MG13 đối mặt với những điều kiện khắc nghiệt như áp suất cao và môi trường chất lỏng độc hại. Nhờ tính năng kháng hóa chất và khả năng chống mài mòn, nó trở thành một giải pháp tin cậy cho việc vận chuyển dầu và khí trong ngành công nghiệp này.

— Ngành thực phẩm và dược phẩm : Phớt máy bơm MG13 được làm từ các vật liệu an toàn và không gây nhiễm cho sản phẩm giúp cho nó trở thành sự lựa chọn hàng đầu cho việc vận chuyển các chất lỏng trong ngành thực phẩm và dược phẩm. Khả năng chống dầu mỡ và sự tuân thủ nghiêm ngặt với các tiêu chuẩn vệ sinh là những điểm mạnh của nó trong ứng dụng này

— Xử lý nước sạch , nước có cát , nước có hoá chất
