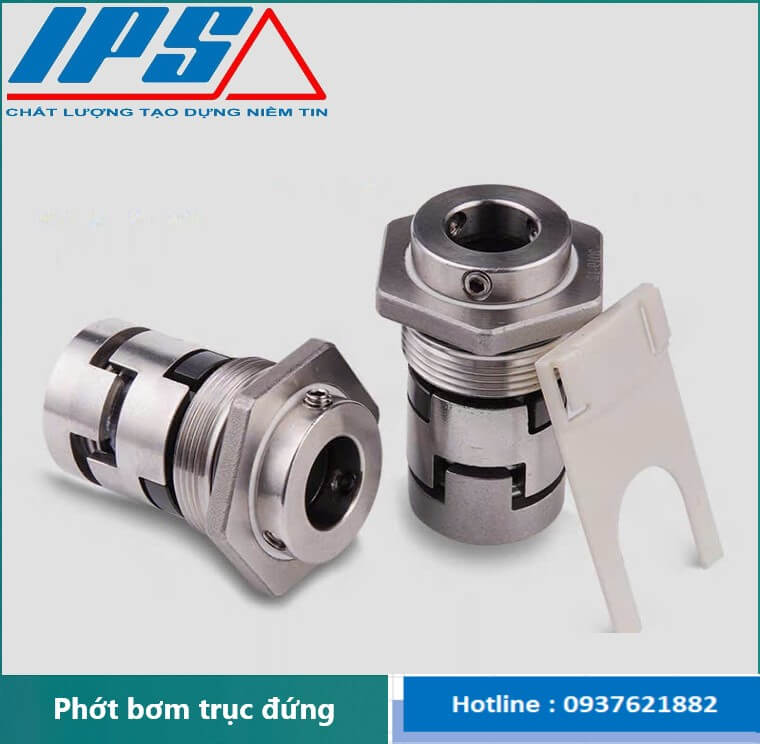

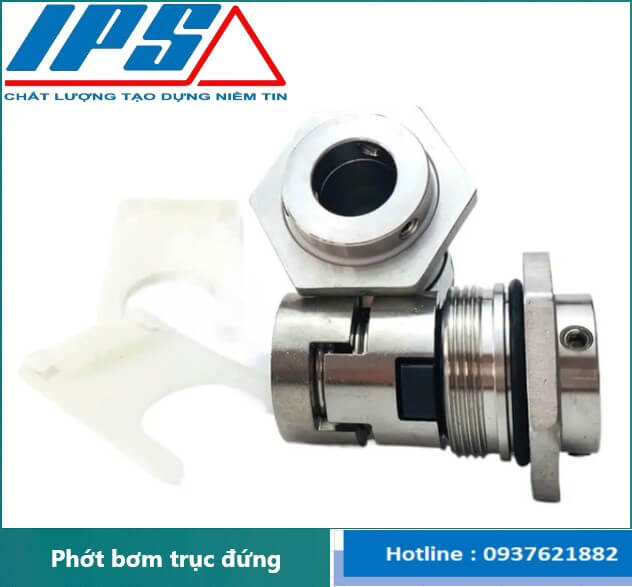

2. Cấu tạo Phớt bơm trục đứng CR 12, CR16
+ Phớt máy bơm nước cấu tạo từ các bộ phận cơ bản gồm :
— Phần quay (rotary) : Bộ phận được lắp vào trục và sẽ vận động quay theo trục
— Phần tĩnh (seat) : Được gắn trong hốc buồng của bơm
— Phần lò xo (spring) : Được gắn trên phần quay của máy bơm. Lò xo có chức năng đẩy hoặc nén phần quay rotary áp suất vào trong phần tĩnh với một lực nén tiêu chuẩn. Làm cho chất lỏng bên trong guồng bơm không bị rò rỉ ra bên ngoài khi máy bơm hoạt động
— Đệm cao su (o-ring) : có nhiệm vụ làm kín cho phần tĩnh và trục phần quay
— Hiện nay, chất lượng dùng để cấu tạo nên phớt bơm khá đa dạng . Do đó, căn cứ vào mục đích sử dụng và nhu cầu sử dụng mà mỗi người tiêu dùng sẽ chọn loại phớt bơm phù hợp
IPS cung cấp Phớt bơm trục đứng giá tốt nhất thị trường
3. Cấu trúc của Phớt bơm trục đứng CR 12, CR16
— Phớt cơ khí chủ yếu bao gồm hai vòng : một vòng quay trên trục và một vòng cố định trên vỏ bơm . Vòng quay quay cùng với trục . Các vòng cố định và vòng quay cọ xát vào nhau đảm bảo duy trì khoảng hở theo thứ tự micrômét giữa chúng
4. Kích thước của Phớt bơm trục đứng CR 12, CR16

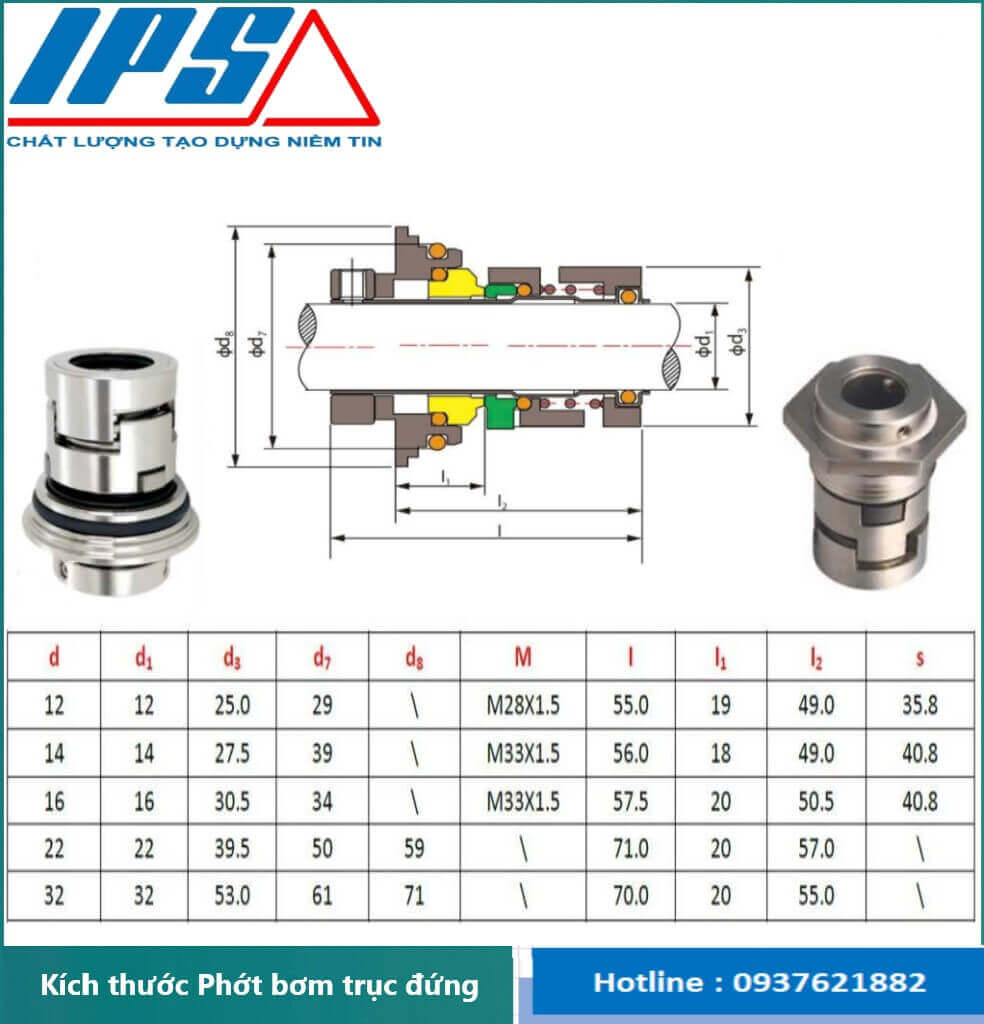

— Tham khảo bảng tra kích thước sau :
.jpg)
Tham khảo bảng tra kích thước Phớt bơm trục đứng
5. Nguyên lý hoạt động của Phớt bơm trục đứng CR 12, CR16
— Phớt máy bơm nước hay còn gọi là phớt cơ khí đóng vai trò quan trọng trong việc ngăn chặn sự rò rỉ của chất lỏng tại các vị trí tiếp xúc giữa các phần quay và không quay của máy bơm . Cơ chế hoạt động của Phớt máy bơm dựa trên nguyên tắc giữ áp lực và tạo thành một vị trí kín để ngăn chặn sự thoát nước ra ngoài
— Khi máy bơm hoạt động, trục quay của máy bơm sẽ quay với tốc độ cao, tạo áp lực lên chất lỏng bên trong bơm . Phớt máy bơm được cấu tạo từ hai phần chính : phần cố định và phần quay . Phần cố định thường gắn với thân máy bơm , trong khi phần quay gắn trực tiếp lên trục bơm . Các bề mặt của hai phần này đều được làm mịn và khít để tạo ra sựkín chặt khi trục quay
— Ngoài ra, phớt còn bao gồm các chi tiết phụ trợ như vòng đệm và lò xo để duy trì áp lực và đảm bảo tính linh hoạt trong quá trình hoạt động
— Một điểm quan trọng trong nguyên lý hoạt động của phớt máy bơm là cơ chế tự bôi trơn . Khi trục bơm quay một lớp chất lỏng mỏng sẽ hình thành giữa phần tĩnh và phần động của phớt . Lớp này không chỉ giúp giảm ma sát mà còn ngăn cản sự thoát nước ra ngoài . Chính vì vậy, việc chọn lựa và duy trì chất lỏng bôi trơn phù hợp là yếu tố then chốt để phớt máy bơm hoạt động hiệu quả và bền bỉ
— Phớt máy bơm còn có khả năng tự điều chỉnh dựa trên áp lực và nhiệt độ làm việc . Khi nhiệt độ và áp lực tăng lên, các vật liệu cấu tạo của phớt sẽ co lại hoặc giãn nở phù hợp để duy trì trạng thái kín nước tối ưu . Đây chính là ưu điểm giúp phớt máy bơm chịu được điều kiện làm việc khắc nghiệt trong các ứng dụng công nghiệp
— Nhờ vào thiết kế tối ưu và nguyên lý hoạt động đáng tin cậy , phớt máy bơm nước đã trở thành một thành phần không thể thiếu trong hệ thống bơm công nghiệp, giúp đảm bảo hiệu suất làm việc cũng như tuổi thọ của máy bơm
6. Ứng dụng Phớt bơm trục đứng CR 12, CR16
+ Phớt bơm trục đứng được sử dụng cho các bơm trục đứng đa tầng cánh có cột áp cao, áp lực làm việc lên tới 25 bar được sử dụng cho bơm trục đứng của các hãng :
— Phớt máy bơm trục đứng Grundfos: CR1, CR3, CR5,CR10, CR15, CR20
— Phớt máy bơm trục đứng CNP. Phớt máy bơm trục đứng Ebara. Và các hãng bơm có kết cấu phớt tương tự
