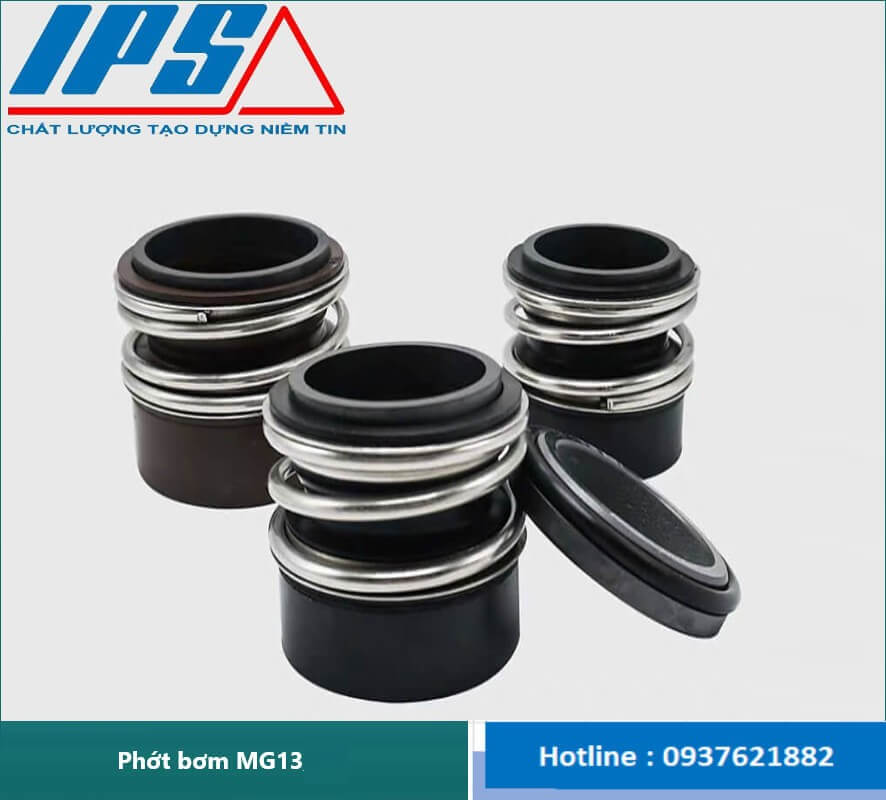

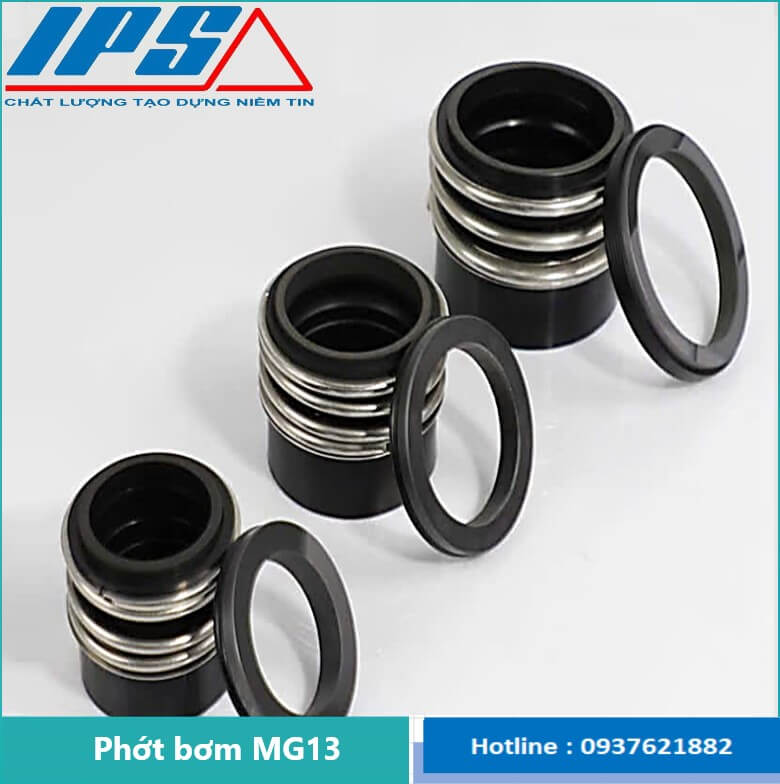

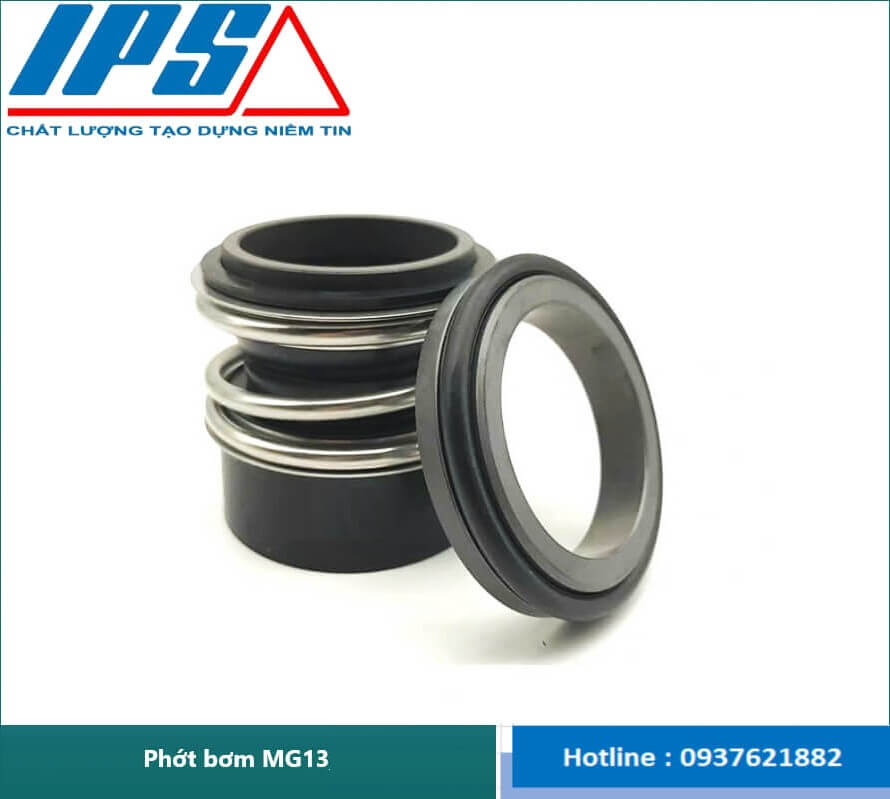

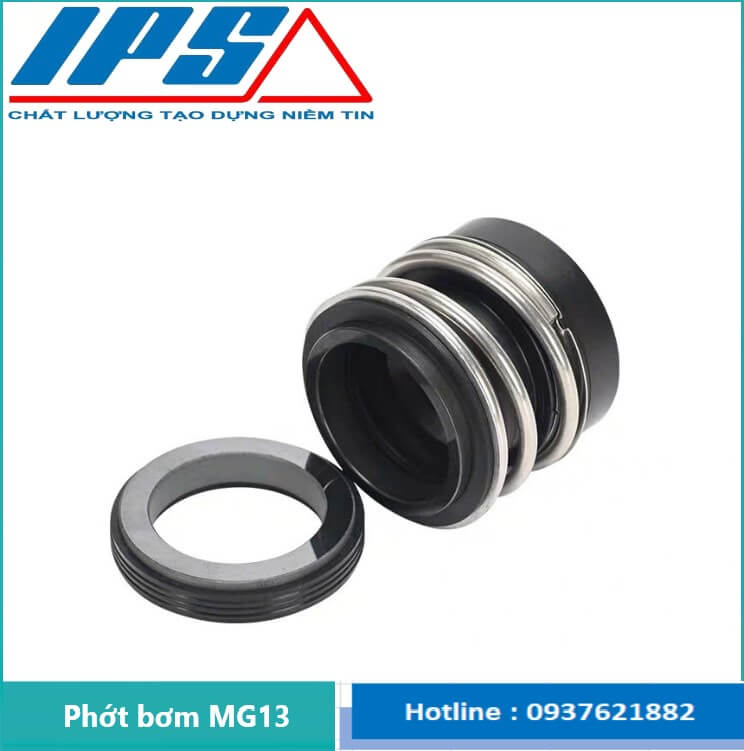

Phớt làm kín cơ khí MG13-53/Phớt máy bơm MG13-53

2. Thông số hoạt động Phớt bơm MG13-53

— Áp suất làm việc : ≥ 1.2MPa ( Nhỏ hơn hoặc bằng 1.2MPa )

— Tốc độ quay : ≤ 12 m/s (  Lớn hơn hoặc bằng 12 m/s )

— Nhiệt độ làm việc : - 20 °C ~  +180 °C

— Áp suất Max : 16 bar

— Tên tiếng anh :  MG13 mechanical seal

— Kích thước trục :  Từ 10 đến hơn 100 mm

— Môi chất làm việc: nước sạch, nước thải, nước có cát, nước có hóa chất

— Phớt được dùng trong các hãng bơm : Máy bơm Grundfos : NBG, NBGE, NKG, NKGE, NK, máy bơm Wilo , máy bơm KSB,máy bơm SALSOM . Dùng cho cả bơm trục đứng và bơm trục ngang và các hãng bơm khác có kết cấu phớt tương đương

IPS cung cấp Phớt bơm MG13 giá tốt nhất thị trường

3. Nguyên vật liệu Phớt bơm MG13-53

— Kiểu phớt : Phớt bơm MG13

— Vật liệu phần tĩnh : Ceramic /SIC/TC

— Vật liệu phần quay  : Graphite  /SIC/TC

— Phần cao su làm kín : NBR/EPDM/Viton

—  Lò xo và bộ phận khác : SUS304/316

4. Kích thước Phớt bơm MG13-53

— Tham khảo bảng tra kích thước sau :

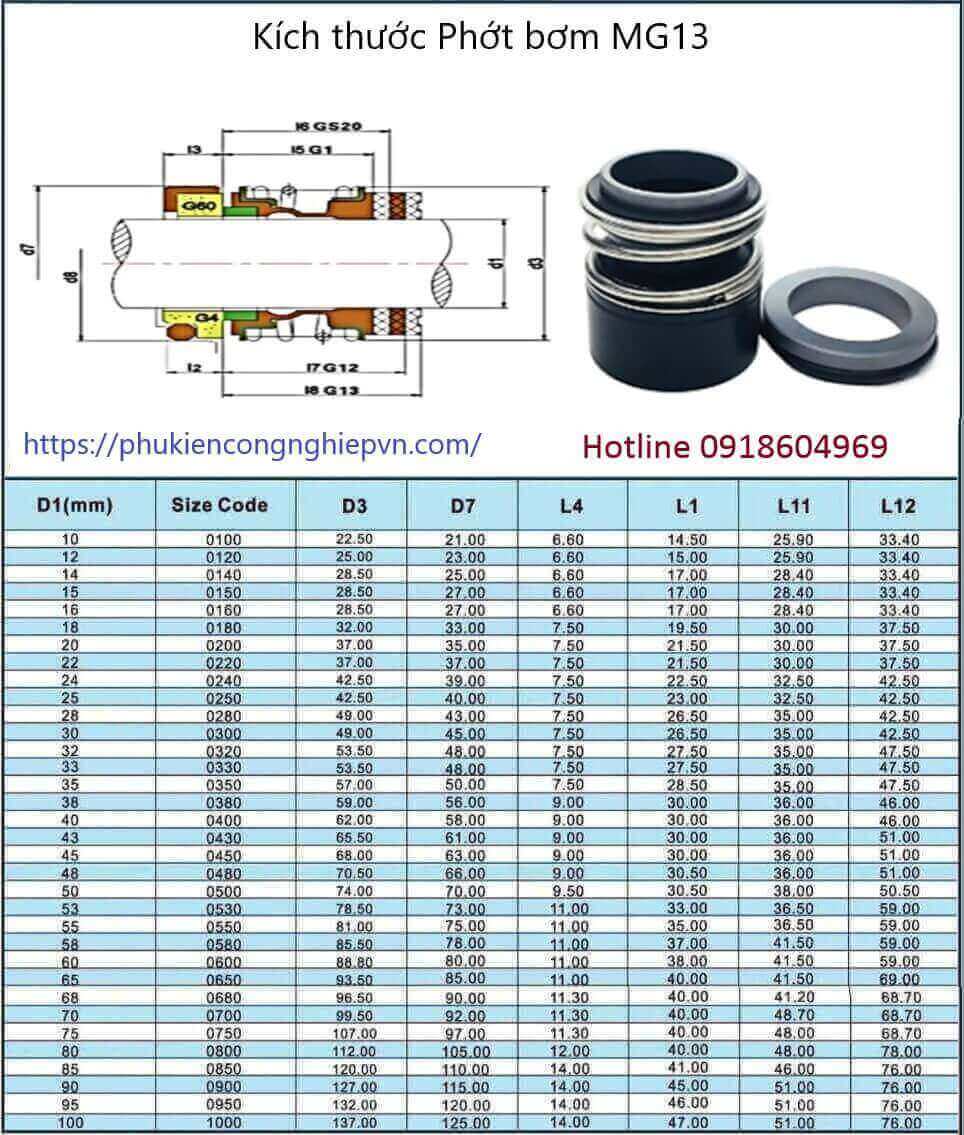

Tham khảo bảng tra kích thước Phớt bơm MG13

5. Phạm vi hoạt động Phớt bơm MG13-53

+ Operating range :

—  Shaft diameter: d1 = 10 … 100 mm (0.39" ... 3.94")

— Pressure: p1 = 16 bar (230 PSI),vacuum ... 0.5 bar (7.25 PSI), up to 1 bar (14.5 PSI) with seat locking

+ Materials :

— Seal face: Carbon graphite antimony impregnated (A), Carbon graphite resin impregnated (B), Silicon carbide (Q1), Tungsten carbide (U3)

— Seat: Silicon carbide (Q1, Q2), Tungsten carbide (U3), Special cast CrMo steel (S), Aluminium oxide (V)

— Elastomer: NBR (P), EPDM (E), FKM (V), HNBR (X4)

— Metal parts: CrNiMo steel (G), Hastelloy® C-4 (M)

6. Ứng dụng của Phớt bơm MG13-53

+ Phớt bơm MG13 vận hành trong môi chất như sau :

— Xử lý nước thải : Phớt máy bơm MG13 đóng một vai trò quan trọng trong việc vận chuyển nước và xử lý nước thải trong các nhà máy xử lý nước .Tính năng chống ăn mòn và khả năng làm việc trong môi trường hóa chất khắc nghiệt giúp nó duy trì hiệu suất ổn định trong quá trình xử lý nước.

— Ngành dầu và khí : Trong các ứng dụng dầu và khí, phớt máy bơm MG13 đối mặt với những điều kiện khắc nghiệt như áp suất cao và môi trường chất lỏng độc hại. Nhờ tính năng kháng hóa chất và khả năng chống mài mòn, nó trở thành một giải pháp tin cậy cho việc vận chuyển dầu và khí trong ngành công nghiệp này.

— Ngành thực phẩm và dược phẩm : Phớt máy bơm MG13 được làm từ các vật liệu an toàn và không gây nhiễm cho sản phẩm giúp cho nó trở thành sự lựa chọn hàng đầu cho việc vận chuyển các chất lỏng trong ngành thực phẩm và dược phẩm. Khả năng chống dầu mỡ và sự tuân thủ nghiêm ngặt với các tiêu chuẩn vệ sinh là những điểm mạnh của nó trong ứng dụng này

— Xử lý nước sạch , nước có cát , nước có hoá chất

IPS cung cấp Phớt bơm MG13 uy tín

7. Nguyên lý hoạt động của Phớt bơm MG13-53

— Phớt máy bơm nước hay còn gọi là phớt cơkhí đóng vai trò quan trọng trong việc ngăn chặn sựrò rỉcủa chất lỏng tại các vịtrí tiếp xúc giữa các phần quay và không quay của máy bơm . Cơchếhoạt động của phớt máy bơm dựa trên nguyên tắc giữáp lực và tạo thành một vịtrí kín đểngăn chặn sựthoát nước ra ngoài

— Khi máy bơm hoạt động, trục quay của máy bơm sẽquay với tốc độcao, tạo áp lực lên chất lỏng bên trong bơm . Phớt máy bơm được cấu tạo từhai phần chính : phần cốđịnh và phần quay . Phần cốđịnh thường gắn với thân máy bơm , trong khi phần quay gắn trực tiếp lên trục bơm . Các bềmặt của hai phần này đều được làm mịn và khít đểtạo ra sựkín chặt khi trục quay. — Ngoài ra, phớt còn bao gồm các chi tiết phụtrợnhưvòng đệm và lò xo đểduy trì áp lực và đảm bảo tính linh hoạt trong quá trình hoạt động

— Một điểm quan trọng trong nguyên lý hoạt động của phớt máy bơm là cơchếtựbôi trơn . Khi trục bơm quay một lớp chất lỏng mỏng sẽhình thành giữa phần tĩnh và phần động của phớt . Lớp này không chỉgiúp giảm ma sát mà còn ngăn cản sựthoát nước ra ngoài . Chính vì vậy, việc chọn lựa và duy trì chất lỏng bôi trơn phù hợp là yếu tốthen chốt đểphớt máy bơm hoạt động hiệu quảvà bền bỉ

— Phớt máy bơm còn có khảnăng tựđiều chỉnh dựa trên áp lực và nhiệt độlàm việc . Khi nhiệt độvà áp lực tăng lên, các vật liệu cấu tạo của phớt sẽco lại hoặc giãn nởphù hợp đểduy trì trạng thái kín nước tối ưu . Đây chính là ưu điểm giúp phớt máy bơm chịu được điều kiện làm việc khắc nghiệt trong các ứng dụng công nghiệp

— Nhờ vào thiết kếtối ưu và nguyên lý hoạt động đáng tin cậy , phớt máy bơm nước đã trởthành một thành phần không thểthiếu trong hệthống bơm công nghiệp, giúp đảm bảo hiệu suất làm việc cũng nhưtuổi thọcủa máy bơm
