2. Cấu tạo của Phớt bơm MG12-55
+ Cấu tạo cơ bản của Phớt máy bơm MG12 gồm các bộ phận sau :
— Phần quay (rotary) : Thường được gắn trên trục và quay dọc theo trục bơm.
— Phần tĩnh (seat) : Bộ phận được lắp đặt trong hốc buồng bơm.
— Phần lò xo (spring) : Là bộ phận được gắn vào bộ phận quay của máy bơm, có chức năng đẩy hoặc nén rotary vào trong phần tĩnh với lực nén không đổi . Phần lò xo ngăn chất lỏng bên trong guồng bơm không rò rỉ ra bên ngoài khi máy bơm hoạt động
— Vòng đệm cao su (o-ring) : Là bộ phận bịt kín phần tĩnh và trục phần quay
— Phớt máy bơm hiện nay được làm từ nhiều chất liệu khác nhau nhằm đáp ứng các yêu cầu sử dụng khác nhau . Vì vậy, khi mua người dùng cần chọn đúng loại theo mục đích sử dụng
.jpg)

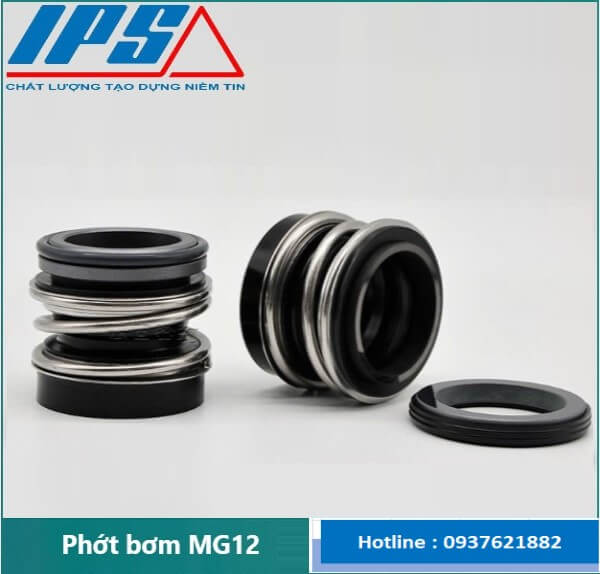

IPS cung cấp Phớt bơm MG12 -55 chất lượng cao
3. Thông số kỹ thuật Phớt bơm MG12-55
— Kiểu phớt : Phớt cao su thân dài
— Model phớt : MG12
— Vật liệu : SiC/ SiC/ VITON/ SUS304
— Nhiệt độ làm việc : - 20 °C ~ +180 °C
— Môi chất làm việc : Nước sạch, nước thải, nước có cát, nước có hóa chất
— Áp suất Max : 16 bar
— Ứng dụng : Máy bơm Grundfos NBG , máy bơm Wilo, máy bơm Ebara trục đứng EVM, EVMS, EVMG, EVMSG, máy bơm Pentax.....
4. Nguyên vật liệu Phớt bơm MG12-55
— Mặt quay : Carbon, cacbua silic, cacbua vonfram
— Vòng cố định : Gạch, cacbua silic, cacbua vonfram
— Chất đàn hồi : Nitrile, EPDM, FKM, FFKM
— Bộ phận kim loại : Thép không gỉ
5. Kích thước Phớt bơm MG12-55

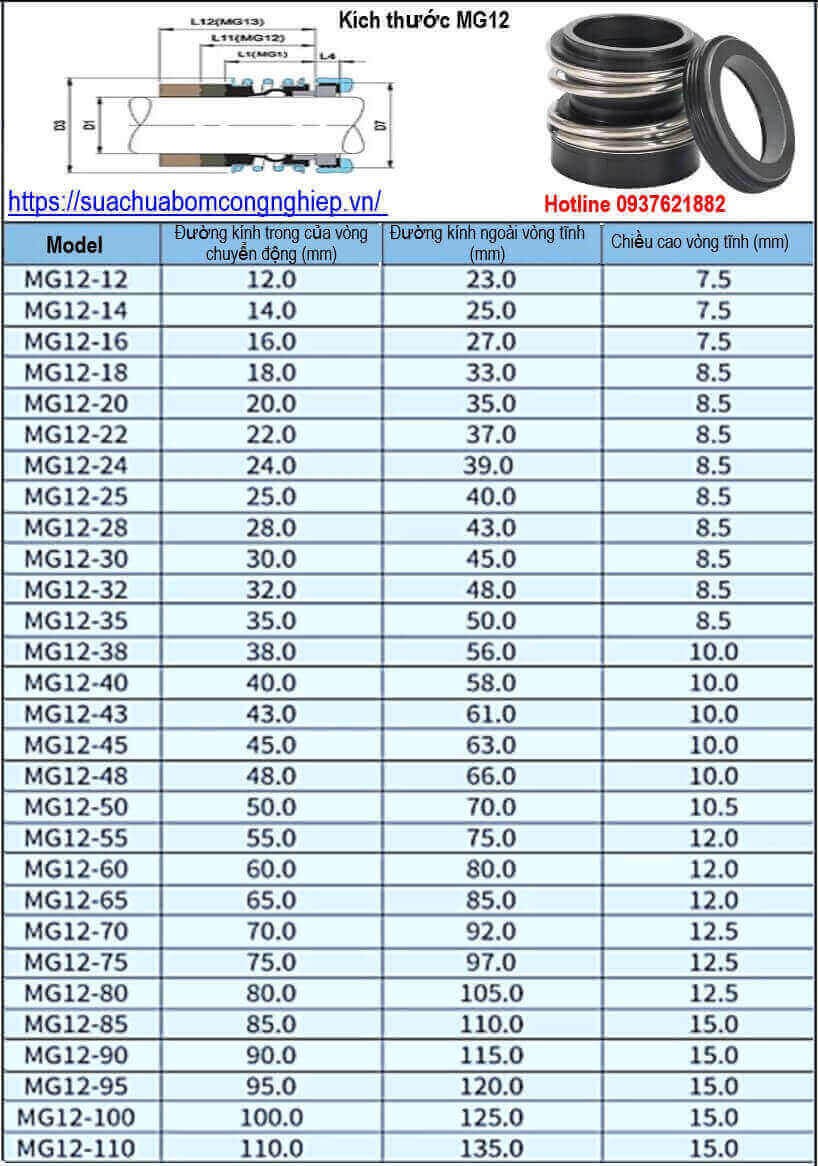

— Tham khảo bảng tra kích thước sau :
.jpg)
Tham khảo bảng tra kích thước Phớt bơm MG12
6. Ứng dụng của Phớt bơm MG12-55
— Xử lý hóa học
— Bột giấy
— Xử lý nước & nước thải
— Thực phẩm & nước giải khát
— Dược phẩm
— Máy bơm công nghiệp tổng hợp , máy trộn , máy khuấy
7. Phạm vi hoạt động Phớt bơm MG12-55
+ Operating range (Thông số vận hành ) :
— Shaft diameter : d1 = 10 … 100 mm (0.39" ... 3.94")
— Pressure : p1 = 16 bar (230 PSI),vacuum ... 0.5 bar (7.25 PSI), up to 1 bar (14.5 PSI) with seat locking
+ Materials ( Vật liệu ):
— Seal face : Carbon graphite antimony impregnated (A), Carbon graphite resin impregnated (B), Silicon carbide (Q1), Tungsten carbide (U3)
— Seat : Silicon carbide (Q1, Q2), Tungsten carbide (U3), Special cast CrMo steel (S), Aluminium oxide (V)
— Elastomer : NBR (P), EPDM (E), FKM (V), HNBR (X4)
8. Tính năng cơ bản của Phớt bơm MG12-55
— Cấu trúc : Đầu đơn không cân bằng, không phụ thuộc vào hướng quay
— Áp suất : Phớt cơ khí áp suất thấp
— Tốc độ : Phớt cơ khí tốc độ chung
— Nhiệt độ : Nhiệt độ chung Phớt cơ khí
— Hiệu suất : Mài mòn và ăn mòn yếu
— Thiết kế xoay ống thổi đàn hồi
— Không có lực xoắn truyền tới ống thổi
— Trục được bảo vệ trên toàn bộ chiều dài con dấu
— Thiết kế ống thổi đặc biệt bảo vệ mặt bịt kín trong quá trình lắp đặt
— Khả năng di chuyển trục lớn để xử lý độ lệch trục
— Thích hợp cho các ứng dụng vô trùng và máy bơm nước nóng (MG12)
