2. Cấu tạo của Phớt bơm MG12
+ Cấu tạo cơ bản của Phớt máy bơm MG12 gồm các bộ phận sau :
— Phần quay (rotary) : Thường được gắn trên trục và quay dọc theo trục bơm.
— Phần tĩnh (seat) : Bộ phận được lắp đặt trong hốc buồng bơm.
— Phần lò xo (spring) : Là bộ phận được gắn vào bộ phận quay của máy bơm, có chức năng đẩy hoặc nén rotary vào trong phần tĩnh với lực nén không đổi . Phần lò xo ngăn chất lỏng bên trong guồng bơm không rò rỉ ra bên ngoài khi máy bơm hoạt động
— Vòng đệm cao su (o-ring) : Là bộ phận bịt kín phần tĩnh và trục phần quay.
— Phớt máy bơm hiện nay được làm từ nhiều chất liệu khác nhau nhằm đáp ứng các yêu cầu sử dụng khác nhau . Vì vậy, khi mua người dùng cần chọn đúng loại theo mục đích sử dụng
.jpg)

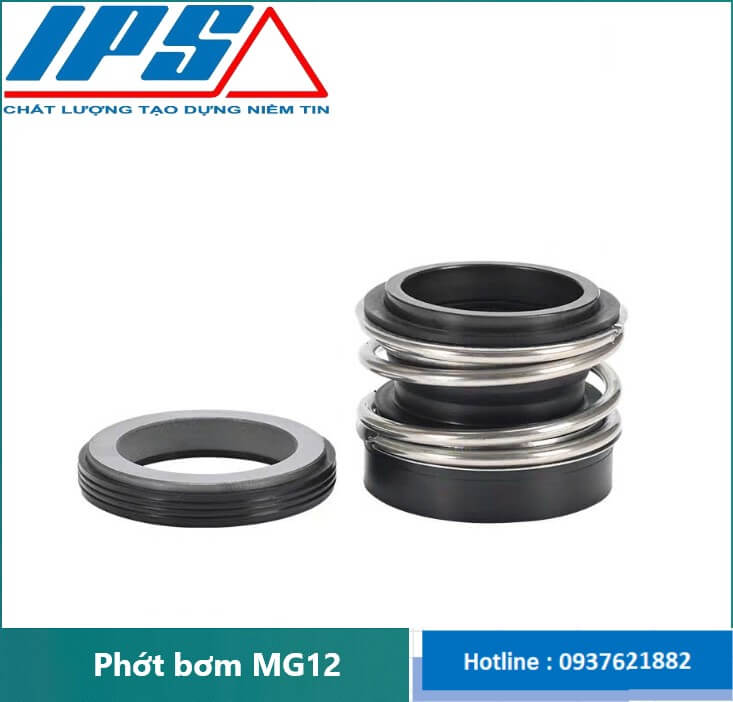

IPS cung cấp Phớt bơm MG12 được sản xuất từ nguyên vật liệu chất lượng cao
3. Nguyên vật liệu Phớt bơm MG12
— Mặt quay : Carbon, cacbua silic, cacbua vonfram
— Vòng cố định : Gạch, cacbua silic, cacbua vonfram
— Chất đàn hồi : Nitrile, EPDM, FKM, FFKM
— Bộ phận kim loại : Thép không gỉ
4. Ứng dụng của Phớt bơm MG12
— Xử lý hóa học
— Bột giấy
— Xử lý nước & nước thải
— Thực phẩm & nước giải khát
— Dược phẩm
— Máy bơm công nghiệp tổng hợp , máy trộn , máy khuấy
5. Kích thước Phớt bơm MG12
— Tham khảo bảng tra kích thước sau :
.jpg)

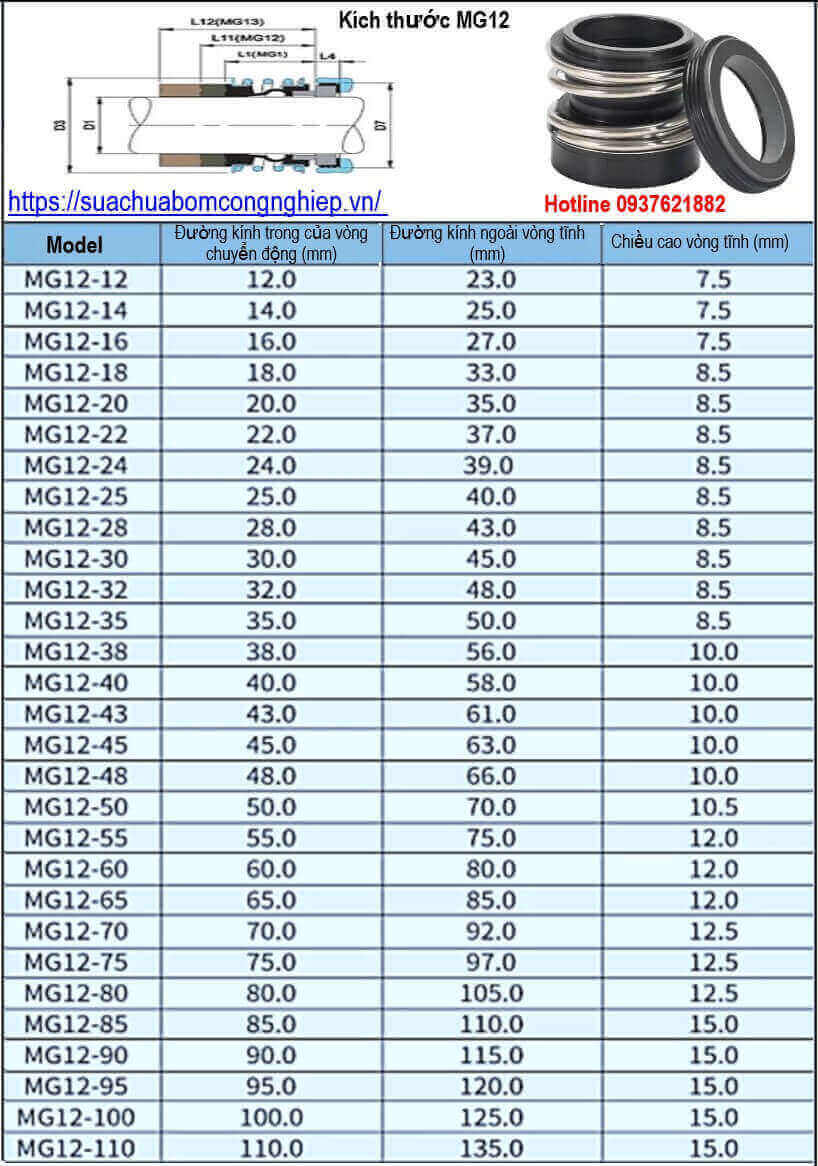

Tham khảo bảng tra kích thước Phớt bơm MG12
6. Phạm vi hoạt động Phớt bơm MG12
+ Operating range (Thông số vận hành ) :
— Shaft diameter : d1 = 10 … 100 mm (0.39" ... 3.94")
— Pressure : p1 = 16 bar (230 PSI),vacuum ... 0.5 bar (7.25 PSI), up to 1 bar (14.5 PSI) with seat locking
+ Materials ( Vật liệu ):
— Seal face : Carbon graphite antimony impregnated (A), Carbon graphite resin impregnated (B), Silicon carbide (Q1), Tungsten carbide (U3)
— Seat : Silicon carbide (Q1, Q2), Tungsten carbide (U3), Special cast CrMo steel (S), Aluminium oxide (V)
— Elastomer : NBR (P), EPDM (E), FKM (V), HNBR (X4)
7. Tính năng cơ bản của Phớt bơm MG12
— Cấu trúc : Đầu đơn không cân bằng, không phụ thuộc vào hướng quay
— Áp suất : Phớt cơ khí áp suất thấp
— Tốc độ : Phớt cơ khí tốc độ chung
— Nhiệt độ : Nhiệt độ chung Phớt cơ khí
— Hiệu suất : Mài mòn và ăn mòn yếu
— Thiết kế xoay ống thổi đàn hồi
— Không có lực xoắn truyền tới ống thổi
— Trục được bảo vệ trên toàn bộ chiều dài con dấu
—Thiết kế ống thổi đặc biệt bảo vệ mặt bịt kín trong quá trình lắp đặt
— Khả năng di chuyển trục lớn để xử lý độ lệch trục
— Thích hợp cho các ứng dụng vô trùng và máy bơm nước nóng (MG12)
