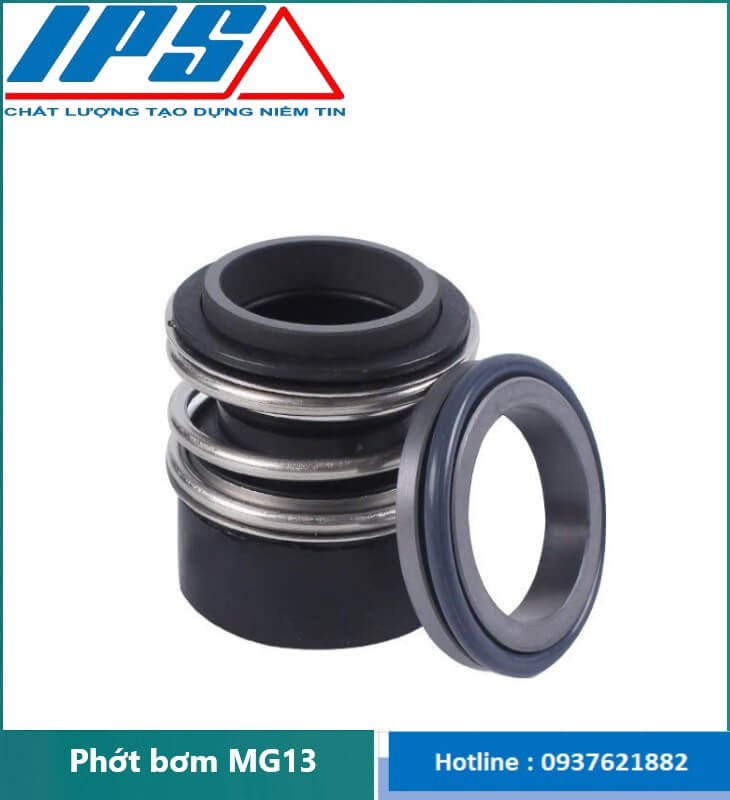

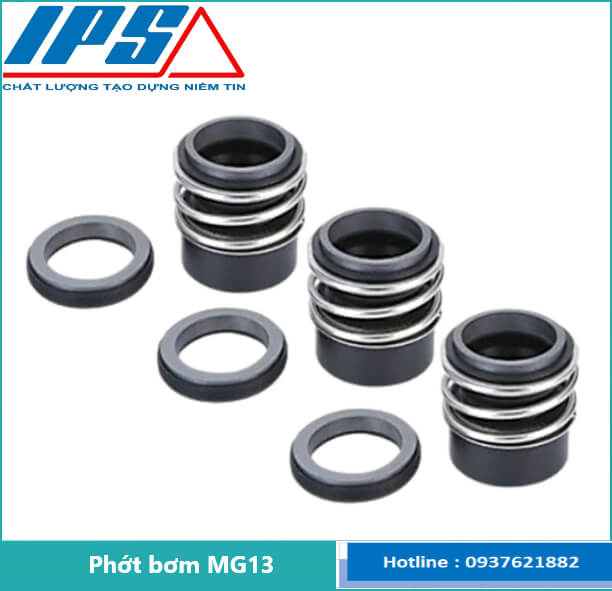

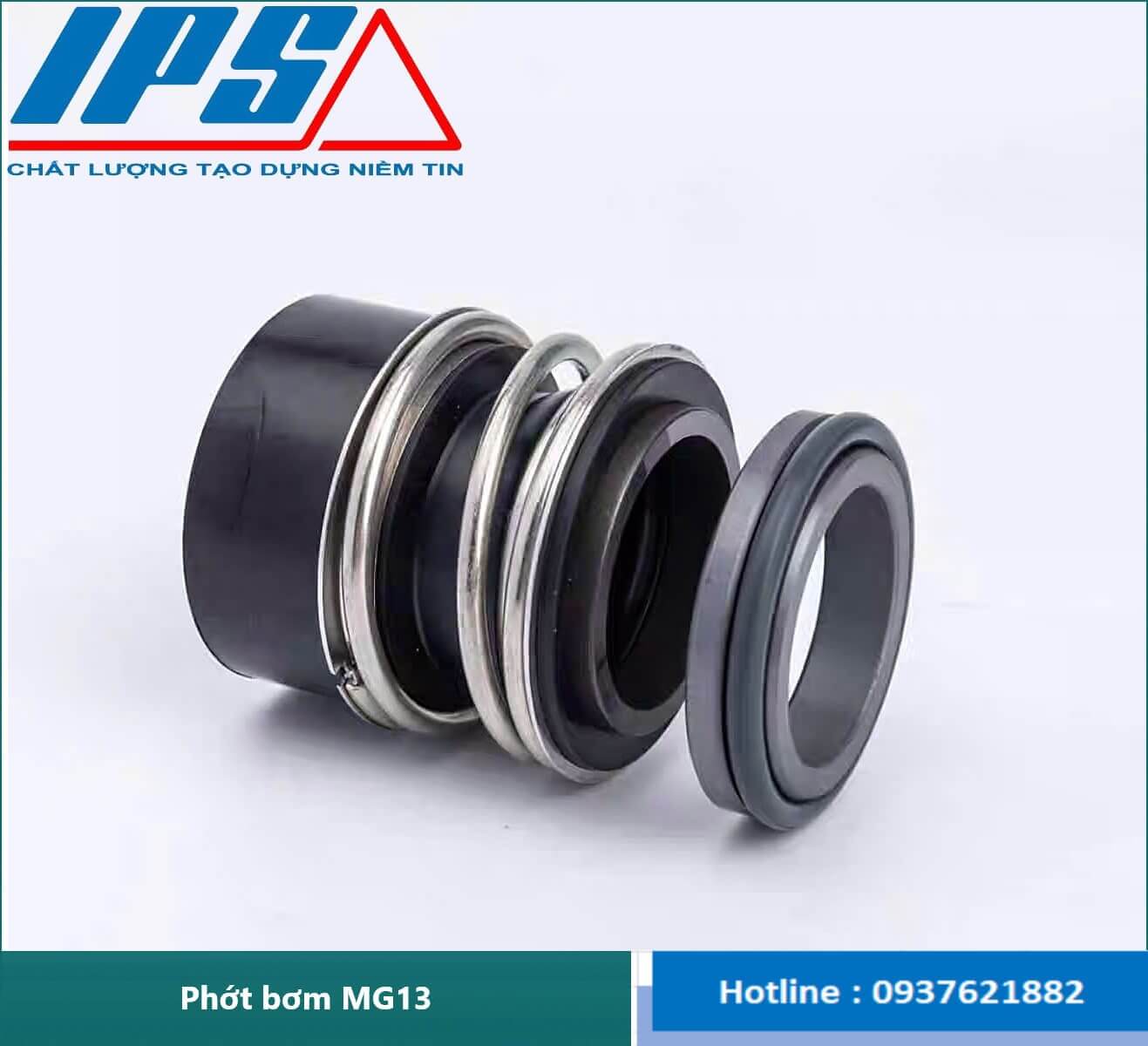

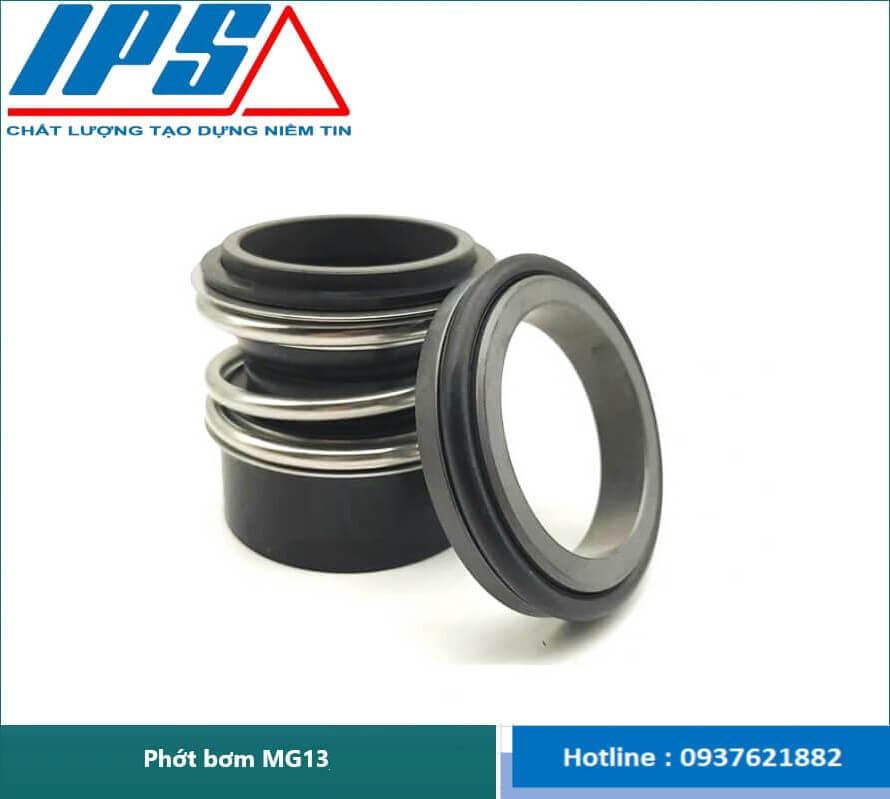

Phớt máy bơm nước MG13-80 (Phớt làm kín cơ khí )

2. Đặc điểm cấu trúc Phớt bơm MG13-80

— Mặt một đầu , loại không cân bằng, hướng quay tùy ý, cấu trúc ống thổi, phớt cơ khí truyền động ống thổi

— Phớt cơ khí này có cấu trúc nhỏ gọn, khả năng tương thích tốt và lắp đặt dễ dàng

— Ống thổi cung cấp lực phản ứng chống lại áp lực để loại bỏ vết lõm và nếp nhăn

— Các hộp xếp và lò xo cùng nhau cung cấp lực bù cho mặt bịt kín

— Thiết kế ống thổi cao su ngăn chặn chuyển động dọc trục, do đó làm tăng hiệu suất nổi của vòng chuyển động

IPS cung cấp Phớt bơm MG13 được sản xuất từ nguyên vật liệu chất lượng cao

3. Thông số hoạt động Phớt bơm MG13-80

— Áp suất làm việc : ≥ 1.2MPa ( Nhỏ hơn hoặc bằng 1.2MPa )

— Tốc độ quay : ≤ 12 m/s (  Lớn hơn hoặc bằng 12 m/s )

— Nhiệt độ làm việc : - 20 °C ~  +180 °C

— Môi chất làm việc : Nước sạch , nước có cát , nước thải có hoá chất

— Áp suất Max : 16 bar

— Tên tiếng anh :  MG13 mechanical seal

— Kích thước trục :  Từ 10 đến hơn 100 mm

— Môi chất làm việc: nước sạch, nước thải, nước có cát, nước có hóa chất

— Phớt được dùng trong các hãng bơm : Máy bơm Grundfos : NBG, NBGE, NKG, NKGE, NK, máy bơm Wilo , máy bơm KSB,máy bơm SALSOM . Dùng cho cả bơm trục đứng và bơm trục ngang và các hãng bơm khác có kết cấu phớt tương đương

4. Nguyên vật liệu Phớt bơm MG13-80

—Kiểu phớt : Phớt bơm MG13

—  Vật liệu phần tĩnh : Ceramic /SIC/TC

— Vật liệu phần quay  : Graphite  /SIC/TC

— Phần cao su làm kín : NBR/EPDM/Viton

—  Lò xo và bộ phận khác : SUS304/316

5. Kích thước Phớt bơm MG13-80

 — Tham khảo bảng tra kích thước sau :

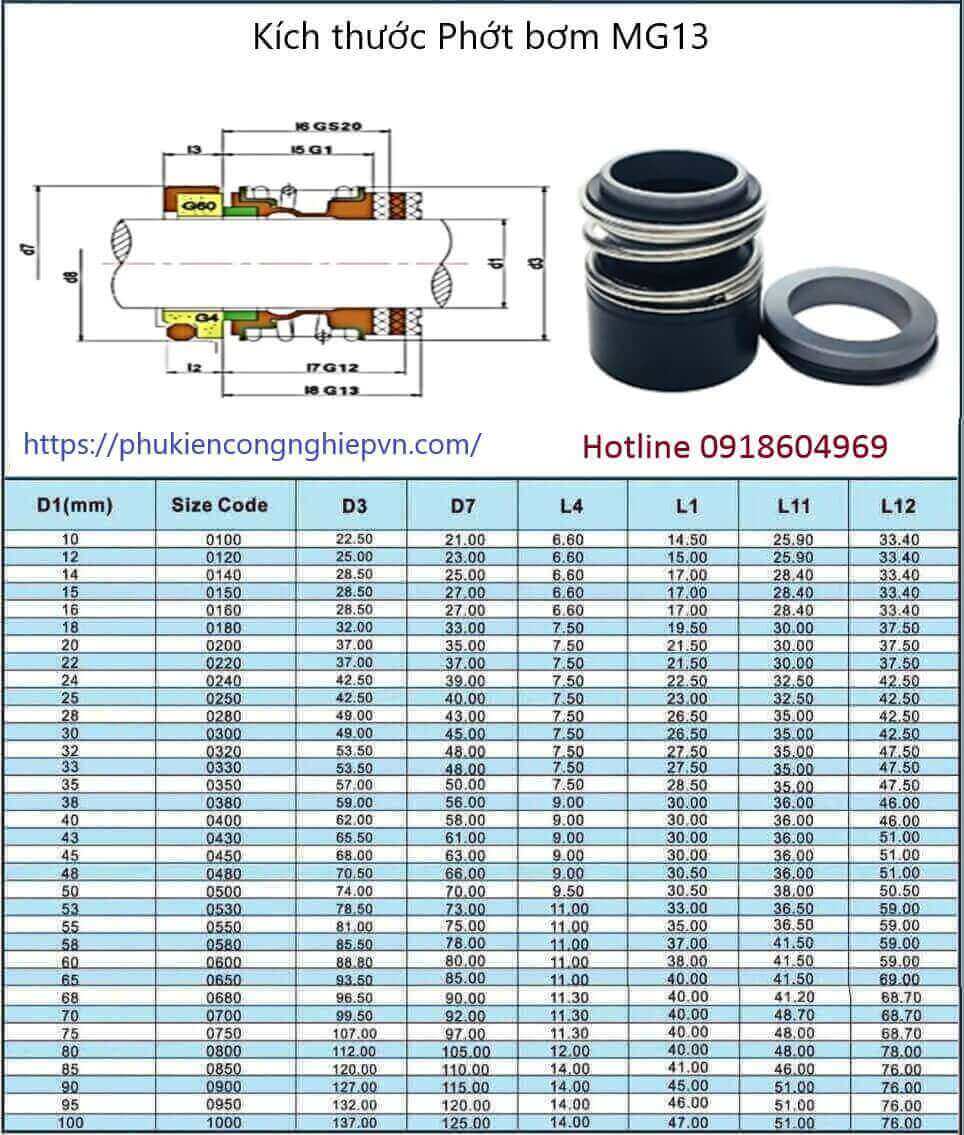

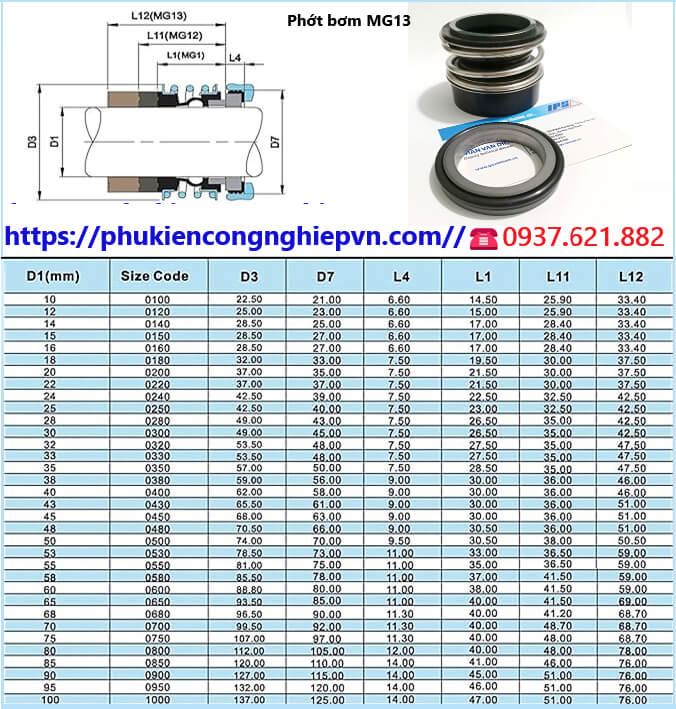

Tham khảo bảng tra kích thước Phớt bơm MG13

6. Phạm vi hoạt động Phớt bơmMG13-80

+ Operating range :

—  Shaft diameter: d1 = 10 … 100 mm (0.39" ... 3.94")

— Pressure: p1 = 16 bar (230 PSI),vacuum ... 0.5 bar (7.25 PSI), up to 1 bar (14.5 PSI) with seat locking

+ Materials :

— Seal face: Carbon graphite antimony impregnated (A), Carbon graphite resin impregnated (B), Silicon carbide (Q1), Tungsten carbide (U3)

— Seat: Silicon carbide (Q1, Q2), Tungsten carbide (U3), Special cast CrMo steel (S), Aluminium oxide (V)

— Elastomer: NBR (P), EPDM (E), FKM (V), HNBR (X4)

— Metal parts: CrNiMo steel (G), Hastelloy® C-4 (M)

7. Ứng dụng của Phớt bơm MG13-80

+ Phớt bơm MG13 vận hành trong môi chất như sau :

—  Xử lý nước thải : Phớt máy bơm MG13 đóng một vai trò quan trọng trong việc vận chuyển nước và xử lý nước thải trong các nhà máy xử lý nước .Tính năng chống ăn mòn và khả năng làm việc trong môi trường hóa chất khắc nghiệt giúp nó duy trì hiệu suất ổn định trong quá trình xử lý nước.

—  Ngành dầu và khí : Trong các ứng dụng dầu và khí, phớt máy bơm MG13 đối mặt với những điều kiện khắc nghiệt như áp suất cao và môi trường chất lỏng độc hại. Nhờ tính năng kháng hóa chất và khả năng chống mài mòn, nó trở thành một giải pháp tin cậy cho việc vận chuyển dầu và khí trong ngành công nghiệp này.

—  Ngành thực phẩm và dược phẩm : Phớt máy bơm MG13 được làm từ các vật liệu an toàn và không gây nhiễm cho sản phẩm giúp cho nó trở thành sự lựa chọn hàng đầu cho việc vận chuyển các chất lỏng trong ngành thực phẩm và dược phẩm. Khả năng chống dầu mỡ và sự tuân thủ nghiêm ngặt với các tiêu chuẩn vệ sinh là những điểm mạnh của nó trong ứng dụng này

— Xử lý nước sạch , nước có cát , nước có hoá chất

8. Ưu điểm nổi bật của Phớt bơm MG13-80

— Hiệu suất bịt kín vượt trội : Phớt cơ khí của chúng tôi được chế tạo bằng vật liệu chất lượng cao và kỹ thuật sản xuất tiên tiến, đảm bảo hiệu suất bịt kín vượt trội trong nhiều ứng dụng khác nhau. Chúng ngăn ngừa rò rỉ chất lỏng hoặc khí một cách đáng tin cậy, giúp hệ thống của bạn hoạt động hiệu quả và đáng tin cậy hơn

— Phạm vi ứng dụng đa dạng : Các phớt cơ khí này phù hợp với nhiều ngành công nghiệp, bao gồm công nghiệp, hóa chất, dầu khí, chế biến thực phẩm, v.v. Bất kể ứng dụng của bạn là gì, sản phẩm của chúng tôi đều có thể đáp ứng nhu cầu của bạn, đảm bảo tính an toàn và độ tin cậy của hệ thống của bạn.

— Độ bền và tuổi thọ : Phớt cơ khí của chúng tôi được làm từ vật liệu chống mài mòn và được thiết kế chắc chắn và bền bỉ, có khả năng sử dụng lâu dài trong môi trường làm việc khắc nghiệt. Tuổi thọ dài của chúng sẽ giúp giảm chi phí bảo trì và cải thiện độ tin cậy của thiết bị

— Dễ dàng lắp đặt và bảo trì : Việc lắp đặt phớt cơ khí của chúng tôi nhanh chóng và đơn giản. Ngoài ra, chúng cần bảo trì tối thiểu, giảm thời gian ngừng hoạt động của hệ thống và nâng cao hiệu quả sản xuất.

— Đảm bảo chất lượng và hỗ trợ khách hàng : Chúng tôi cung cấp phớt cơ khí chất lượng cao và hỗ trợ khách hàng tuyệt vời. Nếu bạn gặp bất kỳ vấn đề hoặc có bất kỳ câu hỏi nào trong quá trình sử dụng, nhóm của chúng tôi luôn sẵn sàng hỗ trợ bạn, đảm bảo sự hài lòng của bạn

9. Hướng dẫn lựa chọn Phớt bơm MG13 -80 đúng tiêu chuẩn kỹ thuật

— Chất lỏng : Việc xác định chính xác chất lỏng cần xử lý là bước đầu tiên trong việc lựa chọn phớt bơm MG13

— Các bộ phận kim loại phải chống lại được sự ăn mòn, như :  thép, đồng, thép không gỉ hoặc Hastelloy.

— Các mặt chà của phớt máy bơm  chống ăn mòn và mài mòn. Cacbon (Ca), Ceramic (Cer), Cacbua silic (SiC) hoặc cacbua vonfram (WC) có thể được xem xét.

— Các gioăng làm kín : NBR, EPDM, Viton và Teflon là được sử dụng phổ biến tùy thuộc vào từng loại chất lỏng mà lựa chọn phù hợp

— Áp suất : Loại phớt máy bơm thích hợp, cân bằng hay không cân bằng, dựa trên lực ép lên phớt bơm và kích thước phớt bơm.

— Đặc tính của chất lỏng : Chất lỏng mài mòn tạo ra sự mài mòn quá mức và tuổi thọ phớt ngắn.

— Mối quan tâm về độ tin cậy và chất thải : Loại phớt bơm và cách bố trí được lựa chọn phải đáp ứng độ tin cậy và tiêu chuẩn chất thải mong muốn
