CÁC BƯỚC THÁO LẮP VÀ CĂN CHỈNH BƠM WILO ĐÚNG KỸ THUẬT.

CÁC BƯỚC THÁO LẮP VÀ CĂN CHỈNH BƠM WILO ĐÚNG KỸ THUẬT.

Máy bơm Wilo được ứng dụng rộng rãi trong các hệ thống công nghiệp, nhà máy nước, sản xuất ở các khu công nghiệp  nhờ độ bền cao, hiệu suất ổn định. Tuy nhiên, việc tháo lắp và căn chỉnh bơm không đúng kỹ thuật có thể gây ra rung lắc, rò rỉ, lệch trục, thậm chí hỏng phớt và vòng bi. Vì vậy, IPS – đơn vị chuyên sửa chữa, bảo trì bơm công nghiệp – chia sẻ quy trình tháo lắp và căn chỉnh bơm Wilo đúng tiêu chuẩn kỹ thuật để giúp doanh nghiệp vận hành an toàn, hiệu quả và tiết kiệm chi phí.

 1. CHUẨN BỊ TRƯỚC KHI THÁO LẮP.

Trước khi bắt đầu, cần đảm bảo an toàn và chuẩn bị dụng cụ, thiết bị chuyên dụng:

Dụng cụ cần thiết.

Bộ cờ lê, mỏ lết, tua vít, vam tháo vòng bi.

Thước căn đồng tâm (Dial Indicator), thước đo khe hở, thước lá.

Dụng cụ nâng, pa-lăng hoặc con đội (nếu bơm công suất lớn).

Dụng cụ kiểm tra điện (đồng hồ đo cách điện, đo dòng).

Giẻ lau, dung dịch vệ sinh công nghiệp, mỡ bôi trơn.

Bước chuẩn bị an toàn.

Ngắt hoàn toàn nguồn điện motor và đóng van đầu hút – đầu xả.

Xả hết chất lỏng trong buồng bơm để tránh áp suất hoặc nước tràn.

Gắn biển cảnh báo đang bảo trì, đảm bảo khu vực an toàn.

 2. QUY TRÌNH THÁO MÁY BƠM WILO.

Thực hiện cẩn thận, theo đúng thứ tự để tránh hư hại chi tiết và dễ dàng khi lắp lại.

Bước 1: Tháo khớp nối trục.

Tháo bu lông khớp nối giữa trục bơm và trục motor.

Đánh dấu vị trí khớp nối để thuận tiện căn chỉnh khi lắp lại.

Kiểm tra đệm khớp nối, thay nếu mòn hoặc cứng.

Bước 2: Tháo cụm vỏ và cánh bơm.

Nới lỏng bu lông xung quanh vỏ bơm.

Dùng lực đều tay hoặc vam kéo cánh bơm ra khỏi trục.

Quan sát cánh bơm xem có bám cặn, mòn hoặc cong gãy không.

Ghi chú hướng quay và vị trí từng chi tiết để tránh lắp sai.

Bước 3: Tháo phớt, vòng bi, bạc đạn.

Dùng dụng cụ chuyên dụng để tháo phớt cơ khí (tránh làm xước bề mặt trục).

Tháo vòng bi, bạc đạn ra khỏi trục và vệ sinh sạch ổ bi.

Kiểm tra tình trạng rãnh trượt, bề mặt trục, gối đỡ – nếu trầy xước cần mài và đánh bóng lại.

 3. KIỂM TRA VÀ LÀM SẠCH CHI TIẾT.

Sau khi tháo xong, tất cả chi tiết phải được vệ sinh kỹ trước khi lắp lại:

Rửa bằng dung dịch tẩy dầu mỡ hoặc xăng công nghiệp.

Làm khô hoàn toàn trước khi bôi mỡ hoặc lắp phớt mới.

Đo kiểm độ mòn trục, khe hở ổ bi, độ kín phớt để đảm bảo tiêu chuẩn Wilo.

Thay thế phớt, vòng bi, bạc đạn nếu đã mòn hoặc cháy.

 4. QUY TRÌNH LẮP RÁP BƠM WILO.

Việc lắp ngược lại cần đúng kỹ thuật để tránh lệch trục hoặc rung động khi chạy.

Bước 1: Lắp vòng bi, bạc đạn.

Lắp vòng bi bằng dụng cụ ép chuyên dụng, không gõ trực tiếp bằng búa.

Tra mỡ bôi trơn đúng loại (Lithium hoặc Shell Gadus theo khuyến nghị Wilo).

Đảm bảo bạc đạn quay trơn, không kẹt hoặc ma sát lớn.

Bước 2: Lắp phớt cơ khí.

Lắp đúng hướng mặt phớt.

Tra một lớp dầu mỏng giúp phớt khít đều và không cháy khi khởi động.

Bước 3: Lắp cánh bơm và vỏ bơm.

Gắn cánh bơm đúng chiều quay ban đầu.

Dùng đồng hồ so để kiểm tra độ đảo trục ≤ 0.05 mm.

Siết bu lông  đều lực để đảm bảo cân bằng.

 5. CĂN CHỈNH ĐỒNG TÂM TRỤC BƠM – MOTOR.

Đây là bước quan trọng nhất để máy vận hành êm, tránh rung, giảm mòn bạc đạn và phớt.

Cách thực hiện:

Dùng thước căn để kiểm tra độ lệch đồng tâm giữa trục motor và trục bơm.

Giới hạn cho phép:

Độ lệch tâm ≤ 0.05 mm.

Độ lệch góc ≤ 0.1 mm trên mỗi 100 mm chiều dài khớp nối.

Điều chỉnh bằng cách chêm lá căn dưới chân motor cho đến khi đạt độ chính xác.

Siết chặt bu lông đế sau khi căn xong, rồi kiểm tra lại toàn bộ độ lệch.

6. KIỂM TRA CHẠY THỬ SAU KHI LẮP.

Sau khi hoàn tất lắp và căn chỉnh, tiến hành chạy thử không tải và có tải nhẹ:

Kiểm tra hướng quay của motor và cánh bơm.

Đo độ rung, độ ồn, dòng điện – đảm bảo trong giới hạn tiêu chuẩn.

Quan sát rò rỉ tại vị trí phớt trong 30 phút đầu vận hành.

Sau 2–3 giờ chạy, dừng lại kiểm tra lại toàn bộ bu lông, khớp nối, và độ rung.

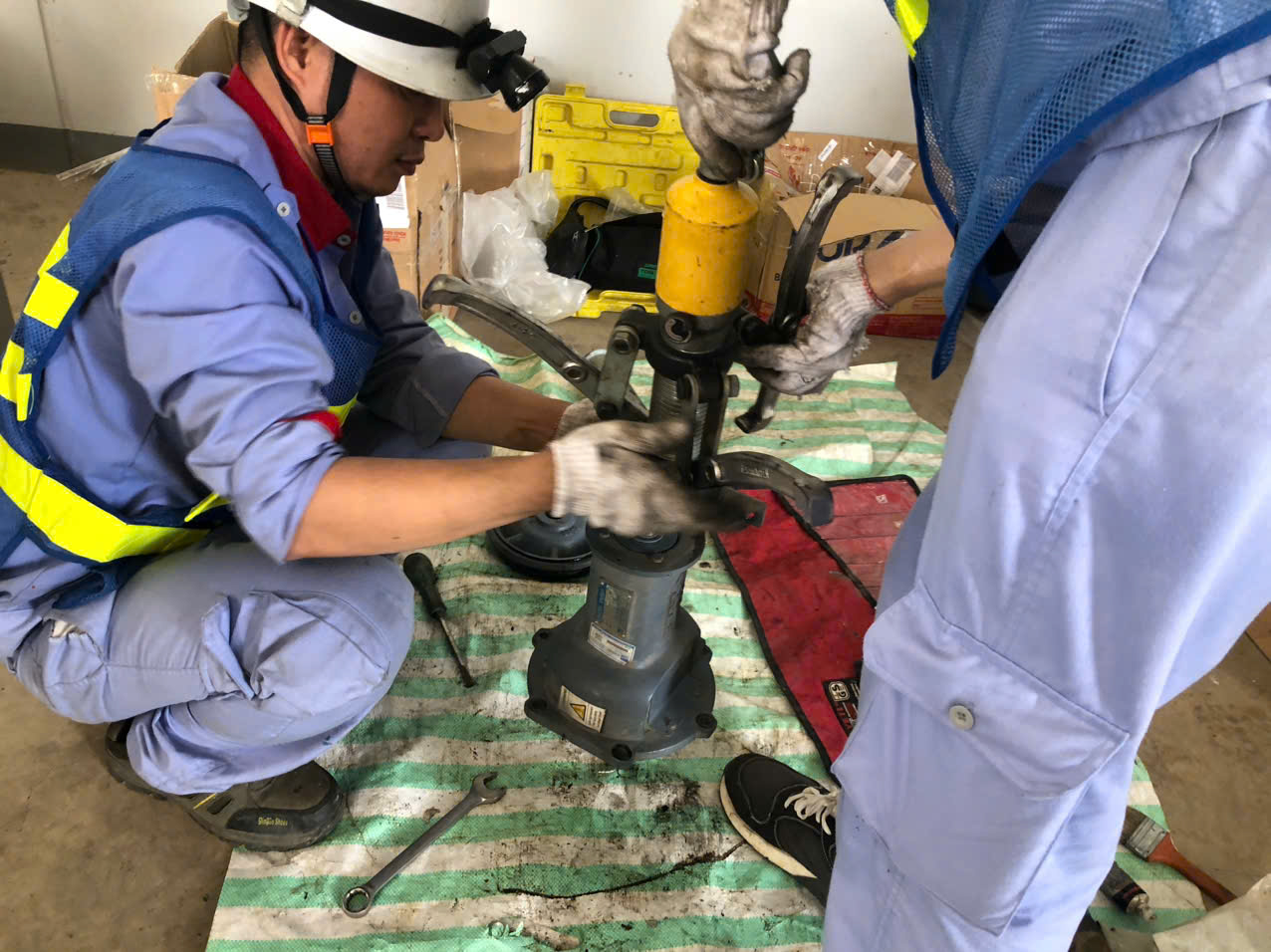

Hình ảnh nhân viên kỹ thuật ips đang kiểm tra, sửa chữa máy bơm công nghiệp Wilo.

 7. MỘT SỐ LƯU Ý KỸ THUẬT TỪ IPS.

Không siết bu lông quá chặt ở phần vỏ bơm – dễ làm nứt gang.

Luôn thay phớt và bạc đạn mới mỗi lần đại tu.

Nếu bơm đặt ngoài trời, cần che chắn motor, tránh nước và bụi xâm nhập.

Ghi nhật ký bảo trì định kỳ (lần tháo, lắp, thay linh kiện, căn chỉnh).

 Kết luận

Tháo lắp và căn chỉnh máy bơm Wilo đúng kỹ thuật là yếu tố quyết định để đảm bảo bơm vận hành êm, bền và đạt hiệu suất cao nhất. Việc thực hiện đúng quy trình giúp kéo dài tuổi thọ phớt, bạc đạn, vòng bi, đồng thời giảm đáng kể chi phí bảo trì cho nhà máy.
