CÁCH KIỂM TRA CĂN CHỈNH ĐỒNG TÂM BƠM – MOTOR BẰNG ĐỒNG HỒ SO.
Trong các hệ thống bơm công nghiệp, căn chỉnh đồng tâm giữa bơm và motor là yếu tố quyết định độ bền vòng bi, phớt cơ khí và độ ổn định của toàn bộ hệ thống. Sai lệch chỉ vài phần trăm mm cũng có thể dẫn tới rung mạnh, tăng nhiệt, rò nước phớt và giảm tuổi thọ thiết bị. Tại IPS, kỹ thuật viên áp dụng phương pháp căn chỉnh đồng tâm bằng đồng hồ so theo tiêu chuẩn ISO, đảm bảo độ chính xác cao, phù hợp cho các nhà máy yêu cầu sự ổn định tuyệt đối.
DỤNG CỤ CẦN CHUẨN BỊ.
Đồng hồ so độ chính xác 0.01 mm.
Giá từ – đế gá chuyên dụng.
Căn shim các độ dày: 0.05 / 0.1 / 0.2 / 0.5 / 1.0 mm.
Bộ khóa – lục giác.
Thước nivo để kiểm tra mặt phẳng chân đế.
KHI NÀO CẦN CĂN CHỈNH ĐỒNG TÂM?.
Sau khi thay phớt cơ khí.
Sau khi thay vòng bi motor.
Khi tháo lắp bơm – motor để sửa chữa.
Khi đo rung phát hiện vượt giá trị.
Khi khớp nối bị mòn, cao su bị rách.
Khi thiết bị rung bất thường hoặc motor nóng.
CÁC DẠNG SAI LỆCH ĐỒNG TÂM CẦN KIỂM TRA.
IPS phân loại theo 2 nhóm chính:
1. Sai lệch song song.
Hai trục lệch nhau theo phương ngang hoặc phương đứng.
2. Sai lệch góc.
Hai trục tạo thành góc, không song song với nhau.
Sai lệch nhỏ nhưng để lâu sẽ gây hư vòng bi, mòn phớt rất nhanh.
QUY TRÌNH KIỂM TRA CĂN CHỈNH ĐỒNG TÂM BẰNG ĐỒNG HỒ SO – CHUẨN IPS.
Bước 1: Kiểm tra sơ bộ trước khi đo.
Kiểm tra chân bệ motor và bơm có bị cong, xô lệch.
Vệ sinh sạch bề mặt đặt căn.
Kiểm tra khớp nối còn tốt, không nứt.
Siết bulong chân đế ở lực vừa phải (không quá chặt để dễ điều chỉnh)
Bước 2: Gá đồng hồ so vào trục.
Có 2 cách phổ biến:
Cách 1: Đo trực tiếp trên vành khớp nối.
Đặt đồng hồ so trên khớp nối motor, chạm vào mặt bên khớp nối bơm.
Cách 2: Đo theo phương pháp cân xứng.
Gá 2 đồng hồ so đối xứng trên 2 trục.
Mỗi đồng hồ chạm vào trục còn lại.
Xoay tổ hợp bơm – motor 360°.
Đây là phương pháp chính xác nhất, phù hợp cho công nghiệp.
Bước 3: Xoay trục và ghi lại số liệu.
Chia thành 4 vị trí: 0° – 90° – 180° – 270°.
Ghi thông số sai lệch từng điểm.
Đánh giá dạng sai lệch: song song hay góc.
Lưu ý:
Giá trị lệch < 0.03–0.05 mm là đạt chuẩn cho bơm công nghiệp. Nếu >0.08 mm cần căn chỉnh ngay.
Tính toán căn cần lót..
.jpg)

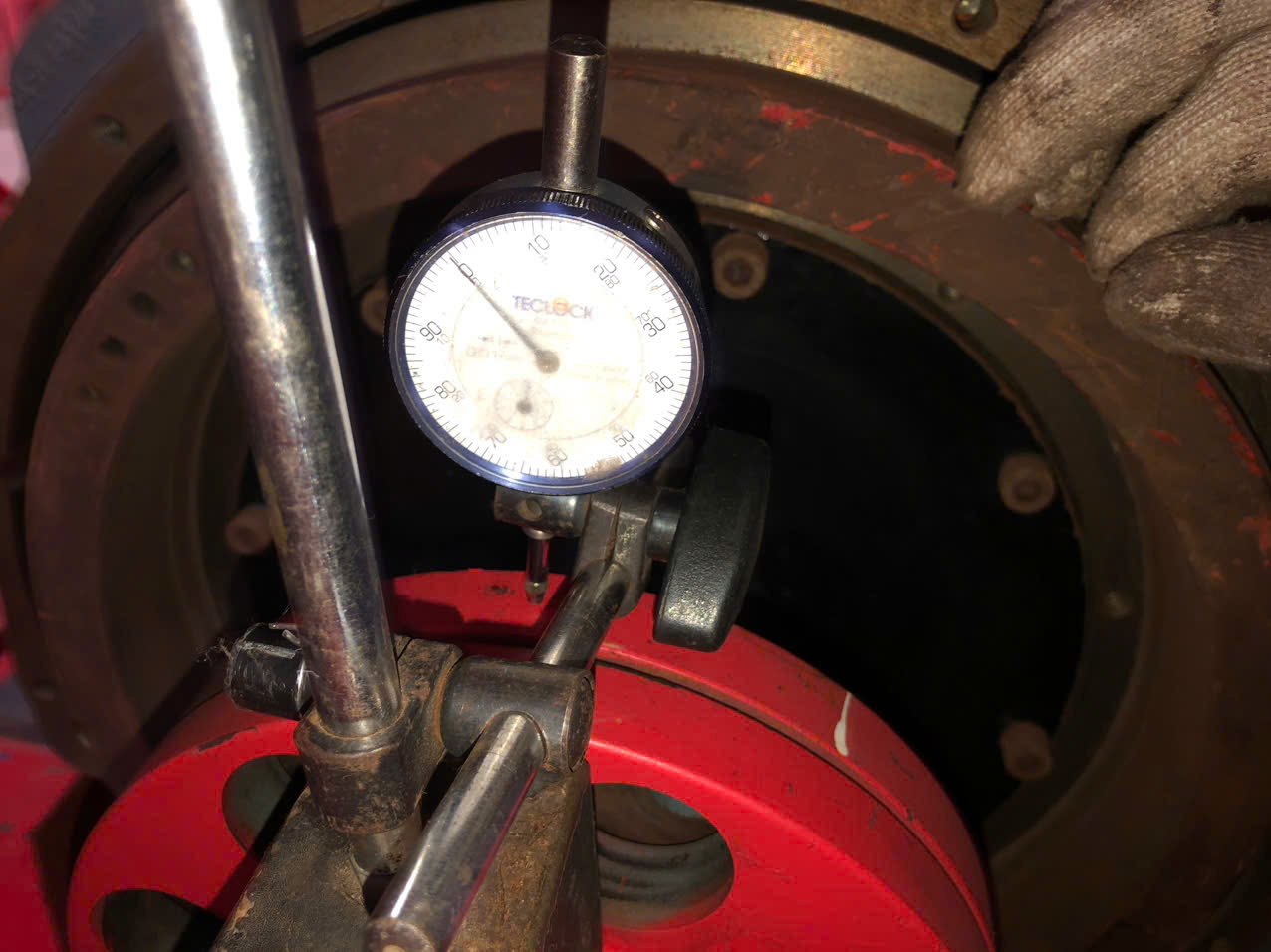

Hình ảnh nhân viên kỹ thuật ips đang kiểm tra, căn chỉnh khớp nối máy bơm công nghiệp.
Dựa trên kết quả đồng hồ so, kỹ thuật IPS tính lượng căn cần thêm hoặc bớt tại 4 chân motor:
|
Vị trí
|
Sai lệch đo được
|
Shim cần thay đổi
|
|
Trước trái
|
+0.10 mm
|
Bớt 0.10 mm
|
|
Trước phải
|
+0.05 mm
|
Bớt 0.05 mm
|
|
Sau trái
|
-0.08 mm
|
Thêm 0.08 mm
|
|
Sau phải
|
0 mm
|
Giữ nguyên
|
Căn được thay bằng vật liệu Inox chống oxy hóa, đảm bảo không xẹp theo thời gian.
Bước 5: Điều chỉnh và siết lại bulong.
Sau khi thêm/bớt căn, chỉnh motor bằng thanh cạy hoặc vít nâng.
Siết bulong đúng lực.
Bước 6: Đo lại đồng hồ so và xác nhận.
Xoay trục 360° lần 2.
Đảm bảo tất cả giá trị nằm trong giới hạn:
≤ 0.03 mm (chuẩn IPS – tiêu chuẩn châu Âu).
Vận hành thử máy bơm 10–15 phút.
Đo lại rung, kiểm tra nhiệt độ, tiếng ồn.
Nếu tất cả đều ổn định → thiết bị đạt chuẩn đưa vào vận hành.
SAI LẦM THƯỜNG GẶP KHI CĂN CHỈNH BẰNG ĐỒNG HỒ SO.
Không vệ sinh mặt đặt căn → sai số lớn.
Siết bulong quá chặt khi chưa căn chỉnh.
Chọn căn không đúng độ dày.
Không kiểm tra lại sau khi chạy thử.
Đặt giá gá đồng hồ so không chắc chắn.
IPS luôn tuân thủ quy trình chuẩn, hạn chế 100% sai sót.
Tiêu chuẩn đồng tâm IPS
Hạng mục: Giá trị cho phép.
Sai lệch song song: ≤ 0.03 mm.
Sai lệch góc: ≤ 0.05 mm.
Độ rung sau căn chỉnh: < 4.5 mm/s.
