HƯỚNG DẪN KIỂM TRA KHỚP NỐI BƠM – MOTOR TRONG BẢO TRÌ ĐỊNH KỲ.

HƯỚNG DẪN KIỂM TRA KHỚP NỐI BƠM – MOTOR TRONG BẢO TRÌ ĐỊNH KỲ.

Khớp nối là bộ phận truyền lực quan trọng giữa motor và bơm. Một sai lệch nhỏ trong căn chỉnh hoặc mài mòn khớp nối cũng có thể khiến máy bơm rung mạnh, nóng vòng bi, tăng dòng motor và giảm tuổi thọ phớt cơ khí. Vì vậy, kiểm tra khớp nối là bước bắt buộc trong mọi quy trình bảo trì định kỳ.

DƯỚI ĐÂY LÀ HƯỚNG DẪN CHI TIẾT THEO TIÊU CHUẨN KỸ THUẬT IPS.

1. Vai trò của khớp nối trong vận hành bơm.

Khớp nối giúp:

Truyền mô-men từ motor sang trục bơm.

Hấp thụ sai lệch nhỏ giữa hai trục.

Giảm rung chấn và bảo vệ phớt, vòng bi.

Khi khớp nối bị lệch hoặc mòn, toàn bộ hệ thống sẽ vận hành không ổn định và phát sinh sự cố liên tục.

2. CÁC LOẠI KHỚP NỐI PHỔ BIẾN.

Trong công nghiệp thường gặp các loại:

Khớp nối mềm – dùng phổ biến cho bơm công nghiệp.

Khớp nối cao su – sao.

Khớp nối răng – chịu mô-men lớn.

Khớp nối trục cứng.

Tùy loại khớp nối, tiêu chuẩn kiểm tra cũng có phần khác nhau.

3. DẤU HIỆU KHỚP NỐI GẶP VẤN ĐỀ.

Trong bảo trì, nếu phát hiện các hiện tượng sau, cần kiểm tra ngay:

Bơm rung mạnh bất thường.

Motor phát tiếng hú hoặc nóng nhanh.

Phớt cơ khí rò nước do lệch tâm trục.

Mảnh cao su/nhựa từ khớp nối mềm văng ra.

Đĩa khớp nối quay lệch, không đồng đều.

4. QUY TRÌNH KIỂM TRA KHỚP NỐI KHI BẢO TRÌ ĐỊNH KỲ.

Bước 1: Ngắt nguồn và đảm bảo an toàn.

Ngắt điện motor..

Treo bảng “Đang bảo trì – Không đóng điện”.

Khóa van và đảm bảo hệ thống không còn áp lực.

Bước 2: Kiểm tra tổng quan bằng mắt thường

Quan sát các vị trí sau:

Tấm chắn khớp nối có đầy đủ và không cong vênh.

Vị trí bulong giữ khớp nối có bị lỏng hay lệch.

Cao su  có bị mòn, nứt, vỡ.

Đĩa khớp nối có trầy xước, biến dạng.

Nếu thấy bụi cao su rơi nhiều → khớp nối mềm đã hỏng.

Bước 3: Kiểm tra độ thẳng hàng  giữa bơm và motor.

Đây là bước quan trọng nhất, có 2 phương pháp:

 Kiểm tra nhanh bằng thước thẳng & căn lá.

Phù hợp cho hệ thống không yêu cầu chính xác cao.

Cách thực hiện:

Đặt thước thẳng lên mặt ngoài hai đĩa khớp nối.

Dùng căn lá đo khe hở trên – dưới – trái – phải.

Sai lệch cho phép thường ≤ 0.05–0.10 mm tùy chuẩn nhà sản xuất.

Nếu sai lệch ở các vị trí khác nhau quá lớn → lệch tâm hoặc lệch góc.

Kiểm tra chính xác bằng đồng hồ so.

Đây là phương pháp IPS khuyến nghị.

Cách đo:

Gắn  đồng hồ so lên đĩa khớp nối.

Quay trục 360°.

Ghi lại độ đảo cao nhất – thấp nhất.

Tiêu chuẩn:

Độ lệch tâm: ≤ 0.03–0.05 mm

Độ lệch góc: ≤ 0.05–0.1 mm

Nếu vượt giới hạn → phải căn chỉnh lại chân motor hoặc bơm.

Bước 4: Kiểm tra độ mòn của khớp nối.

Tùy loại khớp nối:

Kiểm tra cao su có mềm, chai, nứt hay biến dạng.

Đo độ mòn theo tiêu chuẩn: nếu mòn > 30% → phải thay mới.

Kiểm tra các răng trên hai đĩa khớp nối.

Bước 5: Siết lại toàn bộ bulong & kiểm tra độ đồng tâm lần cuối

Siết bulong đúng lực tiêu chuẩn.

Đảm bảo không có sai lệch khi lắp tấm chắn bảo vệ.

Xoay trục bằng tay để kiểm tra độ mượt.

Bước 6: Chạy thử và đo rung – đo dòng.

Sau khi lắp lại:

Chạy thử không tải theo dõi độ rung và tiếng ồn.

Chạy có tải ghi lại dòng điện, độ rung, nhiệt độ.

So sánh với thông số trước bảo trì.

Nếu rung tăng → khả năng lớn là lệch tâm hoặc siết không đều.

5. LỖI THƯỜNG GẶP KHI KIỂM TRA KHỚP NỐI.

Chỉ kiểm tra khớp nối mà không kiểm tra chân đế bơm – motor.

Không đo rung trước và sau khi căn chỉnh.

Không dùng đồng hồ so, chỉ dựa vào cảm giác.

Đặt  lá căn chân motor sai vị trí, lệch.

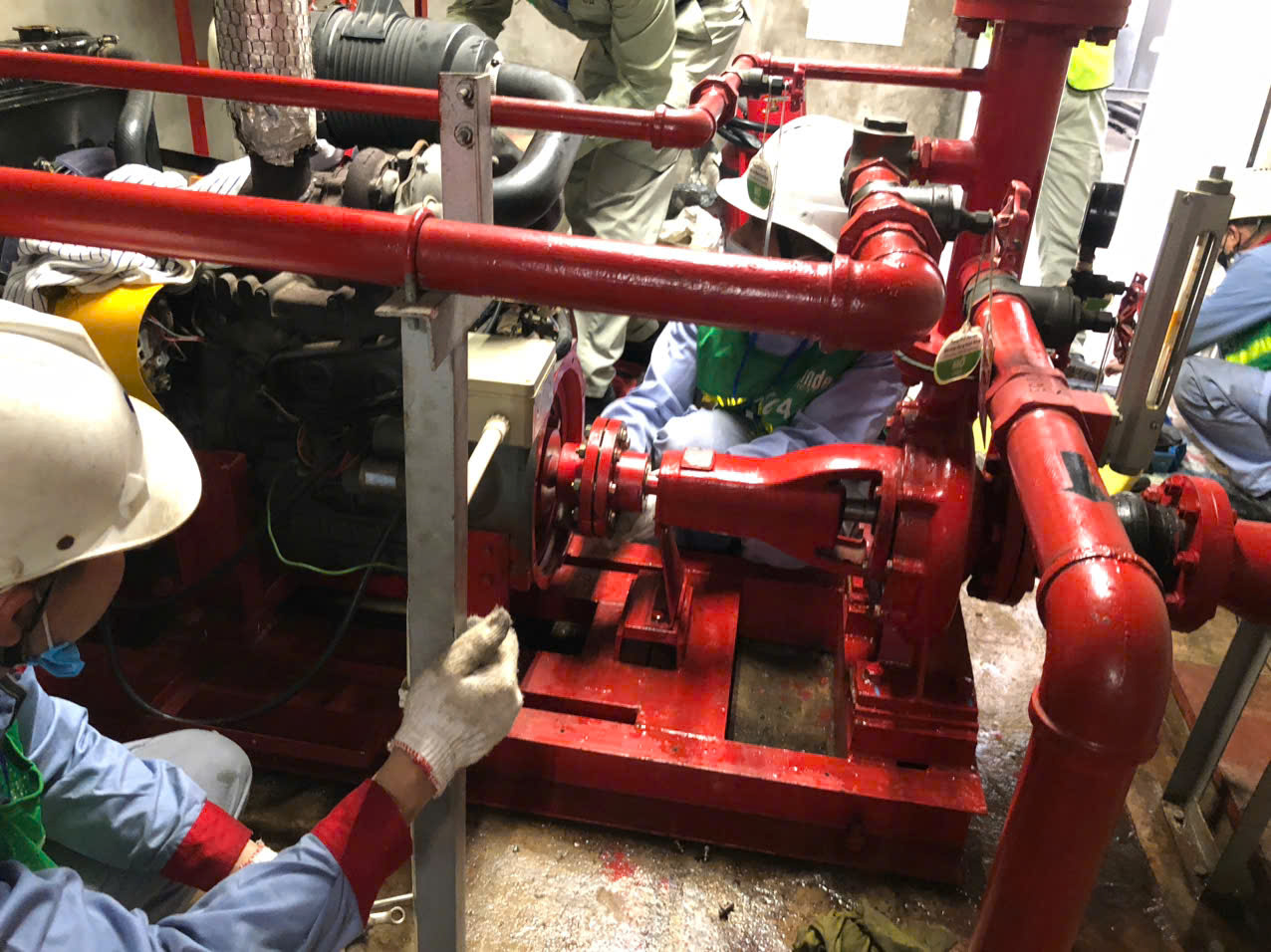

Hình ảnh nhân viên kỹ thuật ips đang kiểm tra, căn chỉnh khớp nối  máy bơm công nghiệp.

6. KHUYẾN NGHỊ KIỂM TRA ĐỊNH KỲ THEO TIÊU CHUẨN IPS.

Hàng tháng: kiểm tra nhanh độ rung, tiếng ồn, độ nóng.

Mỗi 3–6 tháng: kiểm tra căn chỉnh bằng thước hoặc đồng hồ so.

Hàng năm: tháo kiểm tra khớp nối, thay cao su/nhựa, căn lại chân motor.

Kết luận.

Kiểm tra khớp nối bơm – motor là bước quan trọng giúp:

Giảm rung và tiếng ồn.

Tăng tuổi thọ phớt cơ khí & vòng bi.

Giảm dòng điện motor.

Duy trì hiệu suất truyền động.

Ngăn ngừa hỏng bơm ngoài kế hoạch.

Thực hiện đúng quy trình giúp hệ thống vận hành ổn định, giảm chi phí bảo trì và nâng cao độ tin cậy tổng thể.
