PHÂN TÍCH RUNG ĐỘNG TRONG KIỂM TRA ĐỘNG CƠ ĐIỆN MÁY BƠM: GIẢI PHÁP PHÁT HIỆN SỚM SỰ CỐ.

PHÂN TÍCH RUNG ĐỘNG TRONG KIỂM TRA ĐỘNG CƠ ĐIỆN MÁY BƠM: GIẢI PHÁP PHÁT HIỆN SỚM SỰ CỐ.

Trong các hệ thống bơm công nghiệp, động cơ điện là thiết bị đóng vai trò quan trọng trong việc duy trì hoạt động ổn định của toàn bộ dây chuyền. Khi động cơ hoặc máy bơm xuất hiện rung động bất thường, đây có thể là dấu hiệu sớm của các vấn đề như mất cân bằng, lệch tâm, lỏng cơ khí, hư hỏng vòng bi hoặc các sự cố liên quan đến khớp nối.

Vì vậy, phân tích rung động trong kiểm tra động cơ điện máy bơm là một phương pháp bảo trì quan trọng, giúp doanh nghiệp phát hiện bất thường trước khi sự cố phát triển thành hư hỏng nghiêm trọng.

1. PHÂN TÍCH RUNG ĐỘNG ĐỘNG CƠ ĐIỆN MÁY BƠM LÀ GÌ?

Phân tích rung động là phương pháp sử dụng các thiết bị đo chuyên dụng để thu thập và đánh giá dao động của động cơ, máy bơm và các bộ phận liên quan trong quá trình vận hành.

Thông thường, kỹ thuật viên sẽ đo rung tại các vị trí như:

Gối đỡ phía động cơ.

Gối đỡ phía máy bơm.

Vị trí theo phương ngang, đứng và dọc trục.

Khu vực ổ bi, bạc đạn và khớp nối.

Các điểm đo quan trọng trên thân máy.

Dữ liệu thu được có thể được phân tích dưới nhiều dạng như giá trị rung tổng thể, phổ tần số (FFT), dạng sóng thời gian và pha. Việc kết hợp các dữ liệu này giúp xác định không chỉ mức độ rung mà còn hỗ trợ tìm ra nguyên nhân gây rung.

2. VÌ SAO CẦN KIỂM TRA RUNG ĐỘNG ĐỘNG CƠ MÁY BƠM?

Rung động thường là một trong những dấu hiệu đầu tiên cho thấy thiết bị quay đang có vấn đề.

Nếu chỉ dựa vào quan sát bên ngoài hoặc tiếng ồn, nhiều lỗi bên trong có thể không được phát hiện cho đến khi thiết bị xảy ra sự cố. Phân tích rung động giúp chuyển từ phương pháp “sửa chữa khi hỏng” sang “phát hiện và xử lý sớm”.

Một số lợi ích nổi bật gồm:

Phát hiện sớm các bất thường của động cơ và máy bơm.

Theo dõi tình trạng ổ bi, bạc đạn.

Nhận biết mất cân bằng rotor.

Phát hiện tình trạng lệch tâm hoặc sai lệch khớp nối.

Kiểm tra hiện tượng lỏng cơ khí.

Hỗ trợ xác định nguyên nhân gây rung.

Theo dõi xu hướng tình trạng thiết bị theo thời gian.

Hạn chế thời gian dừng máy ngoài kế hoạch.

Hỗ trợ lập kế hoạch bảo trì dựa trên tình trạng thực tế của thiết bị.

3. NHỮNG NGUYÊN NHÂN GÂY RUNG THƯỜNG GẶP Ở ĐỘNG CƠ ĐIỆN MÁY BƠM.

Mất cân bằng rotor.

Mất cân bằng xảy ra khi khối lượng của phần quay không phân bố đồng đều quanh trục quay. Khi tốc độ quay tăng, lực ly tâm do mất cân bằng có thể tạo ra rung động đáng kể.

Nguyên nhân có thể đến từ:

Rotor mất cân bằng.

Bám bụi hoặc vật liệu trên cánh bơm.

Cánh bơm bị mài mòn hoặc biến dạng.

Quá trình sửa chữa làm thay đổi phân bố khối lượng.

Lệch tâm hoặc lệch khớp nối

Động cơ và máy bơm được kết nối thông qua khớp nối cần có độ đồng tâm phù hợp. Nếu hai trục bị lệch, hệ thống có thể xuất hiện rung theo phương hướng kính hoặc dọc trục.

Tình trạng này kéo dài có thể làm tăng tải lên:

Vòng bi.

Khớp nối.

Trục.

Phớt.

Các bộ phận liên quan của máy bơm.

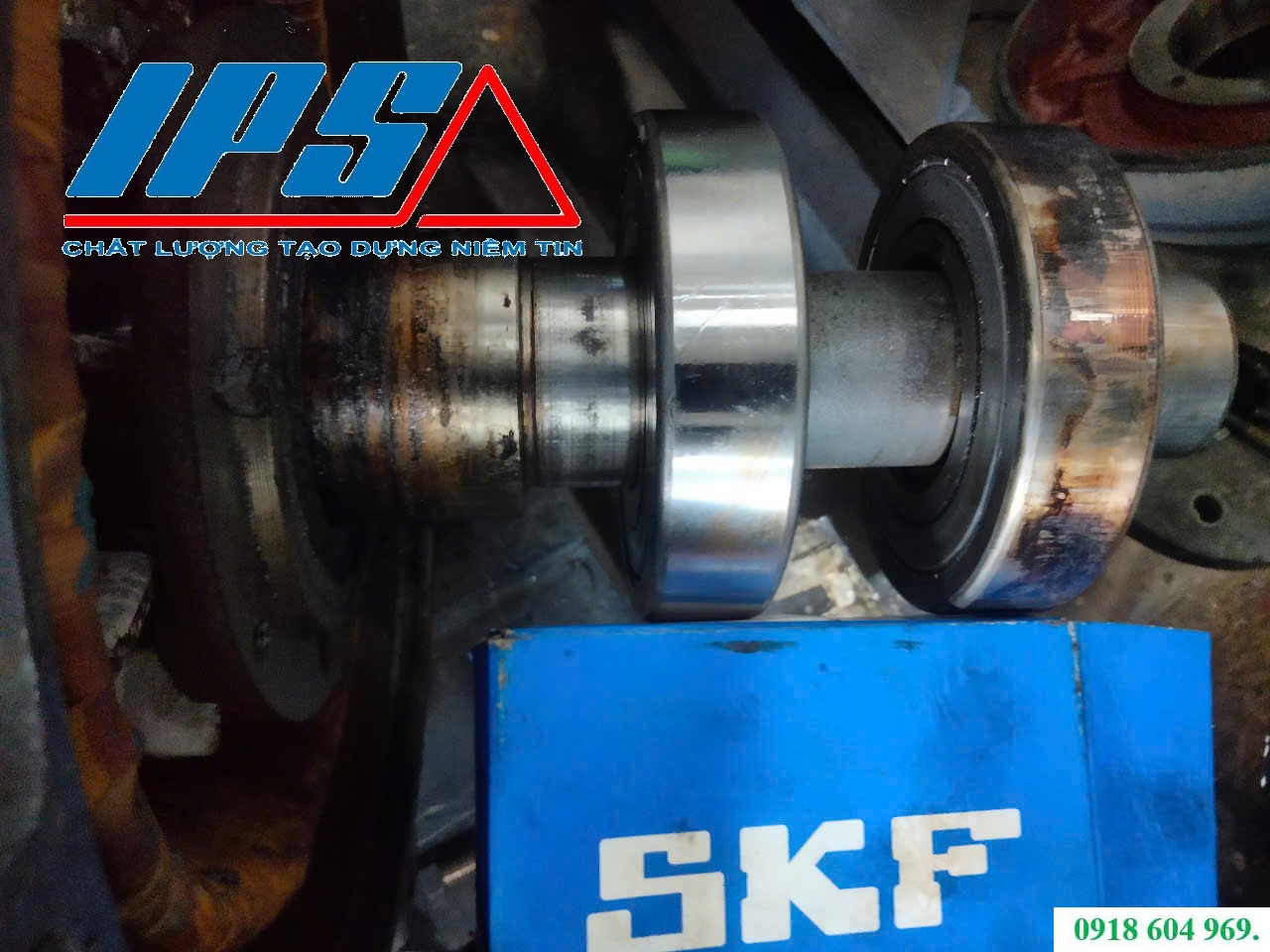

Hư hỏng vòng bi.

Vòng bi là một trong những vị trí cần được quan tâm khi phân tích rung động.

Các dạng hư hỏng như mòn, rỗ bề mặt, bong tróc hoặc thiếu chất bôi trơn có thể tạo ra các thành phần rung đặc trưng. Việc phân tích phổ tần số và các thông số liên quan có thể hỗ trợ kỹ thuật viên nhận diện dấu hiệu bất thường trước khi vòng bi bị hỏng hoàn toàn.

Lỏng cơ khí.

Bulông chân đế, bệ máy, gối đỡ hoặc các chi tiết liên kết bị lỏng cũng có thể tạo ra rung động bất thường.

Do đó, khi phân tích rung, không nên chỉ tập trung vào động cơ mà cần xem xét toàn bộ hệ thống động cơ – khớp nối – máy bơm – bệ đỡ.

Hiện tượng liên quan đến thủy lực.

Đối với hệ thống bơm, rung động không phải lúc nào cũng bắt nguồn từ phần cơ khí của động cơ.

Các vấn đề về điều kiện vận hành của máy bơm, chẳng hạn như dòng chảy không ổn định hoặc hiện tượng xâm thực (cavitation), cũng có thể gây rung và tiếng ồn bất thường.

Vì vậy, kết quả phân tích rung cần được kết hợp với thông tin về tốc độ quay, tải, lưu lượng, áp suất và điều kiện vận hành thực tế để đưa ra nhận định chính xác hơn.

4. QUY TRÌNH PHÂN TÍCH RUNG ĐỘNG ĐỘNG CƠ ĐIỆN MÁY BƠM.

Một quy trình kiểm tra chuyên nghiệp thường được thực hiện theo các bước cơ bản:

Bước 1: Khảo sát thiết bị.

Thu thập thông tin về:

Chủng loại động cơ và máy bơm.

Công suất.

Tốc độ quay.

Loại vòng bi.

Sơ đồ kết nối.

Điều kiện vận hành.

Lịch sử sửa chữa và bảo trì.

Bước 2: Xác định vị trí đo.

Kỹ thuật viên lựa chọn các điểm đo phù hợp trên động cơ và máy bơm.

Việc thống nhất vị trí và phương pháp đo giữa các lần kiểm tra rất quan trọng vì giúp xây dựng dữ liệu xu hướng (trend) đáng tin cậy.

Bước 3: Thu thập dữ liệu rung.

Thiết bị đo rung được sử dụng để ghi nhận các thông số cần thiết trong điều kiện máy đang vận hành.

Ngoài giá trị rung tổng thể, với những trường hợp cần chẩn đoán chuyên sâu có thể thực hiện phân tích phổ tần số, dạng sóng và các phép đo chuyên dụng khác.

Bước 4: Phân tích và chẩn đoán.

Dữ liệu đo được so sánh với:

Giá trị tham chiếu phù hợp.

Dữ liệu lịch sử của chính thiết bị.

Điều kiện vận hành.

Đặc tính của máy.

Các tiêu chuẩn kỹ thuật áp dụng.

Từ đó, kỹ thuật viên xác định dấu hiệu bất thường và đưa ra hướng kiểm tra tiếp theo.

Bước 5: Đánh giá và đề xuất xử lý.

Kết quả kiểm tra có thể được sử dụng để đề xuất các công việc như:

Cân bằng động.

Căn chỉnh đồng tâm trục.

Kiểm tra và thay thế vòng bi.

Kiểm tra khớp nối.

Siết chặt hoặc xử lý bệ đỡ.

Kiểm tra điều kiện vận hành của máy bơm.

Theo dõi rung định kỳ.

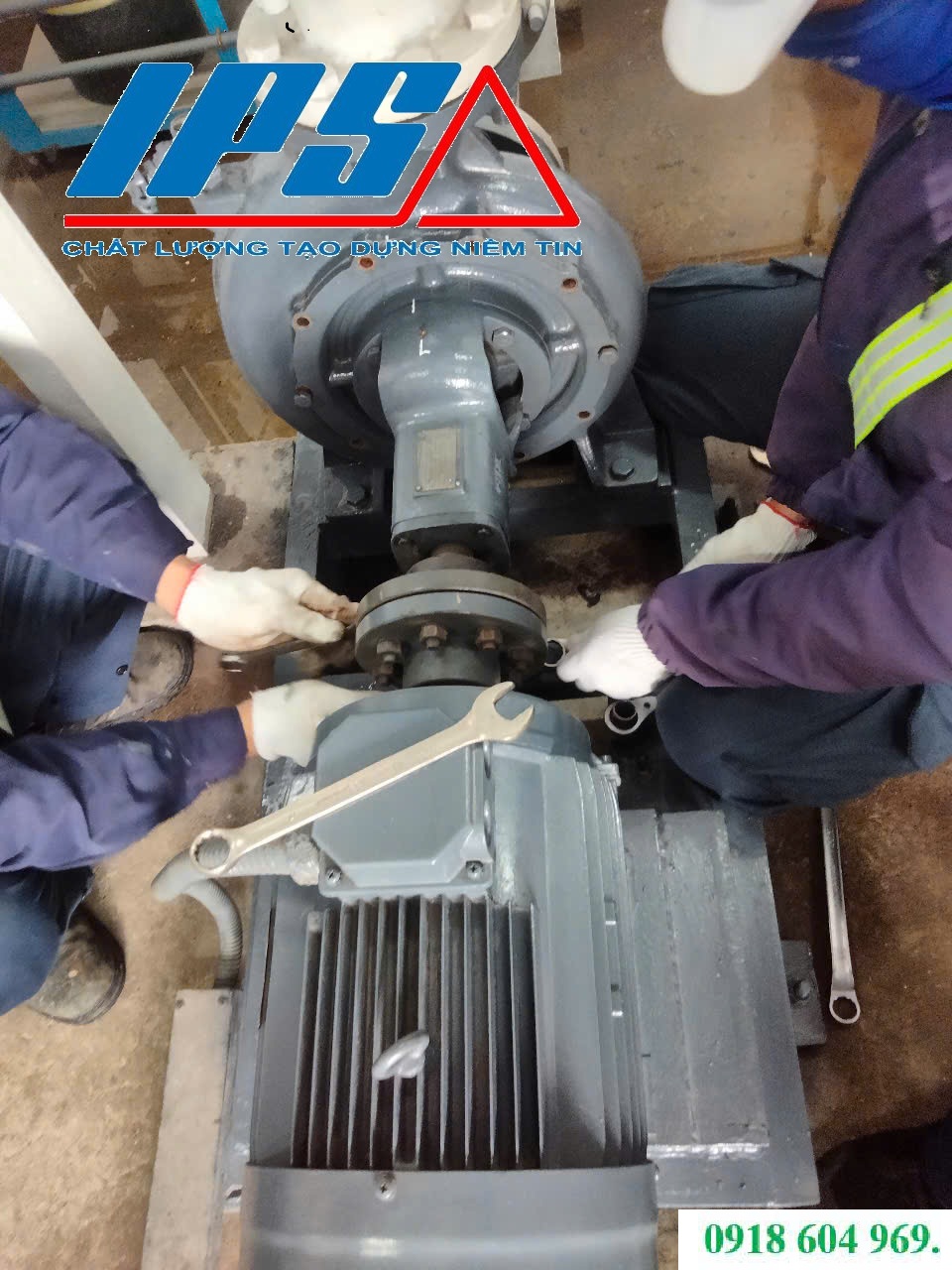

Hình ảnh nhân viên kỹ thuật IPS đang kiểm tra, sửa chữa máy bơm công nghiệp.

5. PHÂN TÍCH RUNG ĐỘNG CẦN ĐƯỢC THỰC HIỆN BỞI ĐỘI NGŨ CÓ CHUYÊN MÔN.

Một con số rung cao không phải lúc nào cũng đủ để xác định nguyên nhân sự cố.

Ví dụ, cùng một mức rung đo được nhưng nguyên nhân có thể liên quan đến mất cân bằng, lệch tâm, lỏng cơ khí, vòng bi hoặc điều kiện thủy lực. Vì vậy, việc đọc và phân tích dữ liệu rung cần dựa trên đặc tính của thiết bị và mối liên hệ giữa các thành phần tần số.

Đây cũng là lý do doanh nghiệp nên kết hợp đo rung định kỳ với chẩn đoán tình trạng thiết bị, thay vì chỉ đo và ghi nhận một giá trị rung đơn lẻ.

6. DỊCH VỤ KIỂM TRA VÀ PHÂN TÍCH RUNG ĐỘNG CỦA IPS.

Đối với các doanh nghiệp đang vận hành hệ thống động cơ – máy bơm trong nhà máy, IPS có thể hỗ trợ kiểm tra và đánh giá tình trạng thiết bị thông qua dịch vụ đo, phân tích rung động và chẩn đoán thiết bị quay.

Dịch vụ có thể được triển khai theo nhu cầu thực tế của từng nhà máy, từ kiểm tra định kỳ đến kiểm tra chuyên sâu khi thiết bị xuất hiện dấu hiệu bất thường.

Các hạng mục có thể tập trung vào:

Đo và phân tích rung động động cơ điện.

Kiểm tra rung máy bơm.

Phân tích tình trạng vòng bi.

Kiểm tra dấu hiệu mất cân bằng.

Kiểm tra dấu hiệu lệch tâm.

Đánh giá tình trạng khớp nối và bệ máy.

Theo dõi xu hướng rung động theo thời gian.

Hỗ trợ chẩn đoán nguyên nhân bất thường.

Đề xuất phương án bảo trì phù hợp.

Thông qua dữ liệu đo và báo cáo kỹ thuật, doanh nghiệp có thêm cơ sở để chủ động lập kế hoạch bảo trì, hạn chế nguy cơ dừng máy đột xuất và nâng cao độ tin cậy của hệ thống.

7. KHI NÀO DOANH NGHIỆP NÊN KIỂM TRA RUNG ĐỘNG ĐỘNG CƠ MÁY BƠM?

Doanh nghiệp nên cân nhắc thực hiện kiểm tra khi:

Động cơ hoặc máy bơm xuất hiện rung mạnh hơn bình thường.

Thiết bị phát ra tiếng ồn bất thường.

Vòng bi thường xuyên bị nóng hoặc hư hỏng.

Máy vừa thực hiện đại tu hoặc thay thế linh kiện.

Vừa thay khớp nối hoặc tháo lắp động cơ.

Sau khi căn chỉnh đồng tâm.

Thiết bị vận hành liên tục trong thời gian dài.

Cần đánh giá tình trạng máy trước khi lập kế hoạch bảo trì.

Đặc biệt, với các thiết bị quan trọng hoặc có chi phí dừng máy cao, việc theo dõi xu hướng rung động định kỳ có thể giúp phát hiện sự thay đổi của tình trạng máy sớm hơn so với chỉ kiểm tra khi xảy ra sự cố.

 Kết luận: Phân tích rung động trong kiểm tra động cơ điện máy bơm là một công cụ quan trọng trong bảo trì dự đoán và quản lý tình trạng thiết bị quay. Không chỉ cho biết thiết bị đang rung ở mức nào, phân tích chuyên sâu còn giúp xác định các dấu hiệu liên quan đến mất cân bằng, lệch tâm, vòng bi, lỏng cơ khí và nhiều bất thường khác.

Với hệ thống máy bơm và động cơ hoạt động liên tục, doanh nghiệp có thể chủ động triển khai dịch vụ đo và phân tích rung động của IPS để kiểm tra tình trạng thiết bị, xây dựng dữ liệu theo dõi và hỗ trợ đưa ra kế hoạch bảo trì phù hợp.
