QUY TRÌNH THÁO LẮP VÀ KIỂM TRA MÁY BƠM EBARA ĐÚNG KỸ THUẬT.

QUY TRÌNH THÁO LẮP VÀ KIỂM TRA MÁY BƠM EBARA ĐÚNG KỸ THUẬT.

Việc tháo lắp và kiểm tra máy bơm Ebara đòi hỏi kỹ thuật chính xác, tuân thủ quy trình chuẩn nhằm tránh gây hư hỏng linh kiện, đảm bảo bơm vận hành ổn định sau khi bảo dưỡng hoặc sửa chữa. Với các hệ thống công nghiệp, thao tác sai có thể dẫn đến lệch trục, rò rỉ phớt, mòn vòng bi, thậm chí cháy motor. Dưới đây là quy trình đầy đủ giúp các kỹ thuật viên và nhà máy tham khảo.

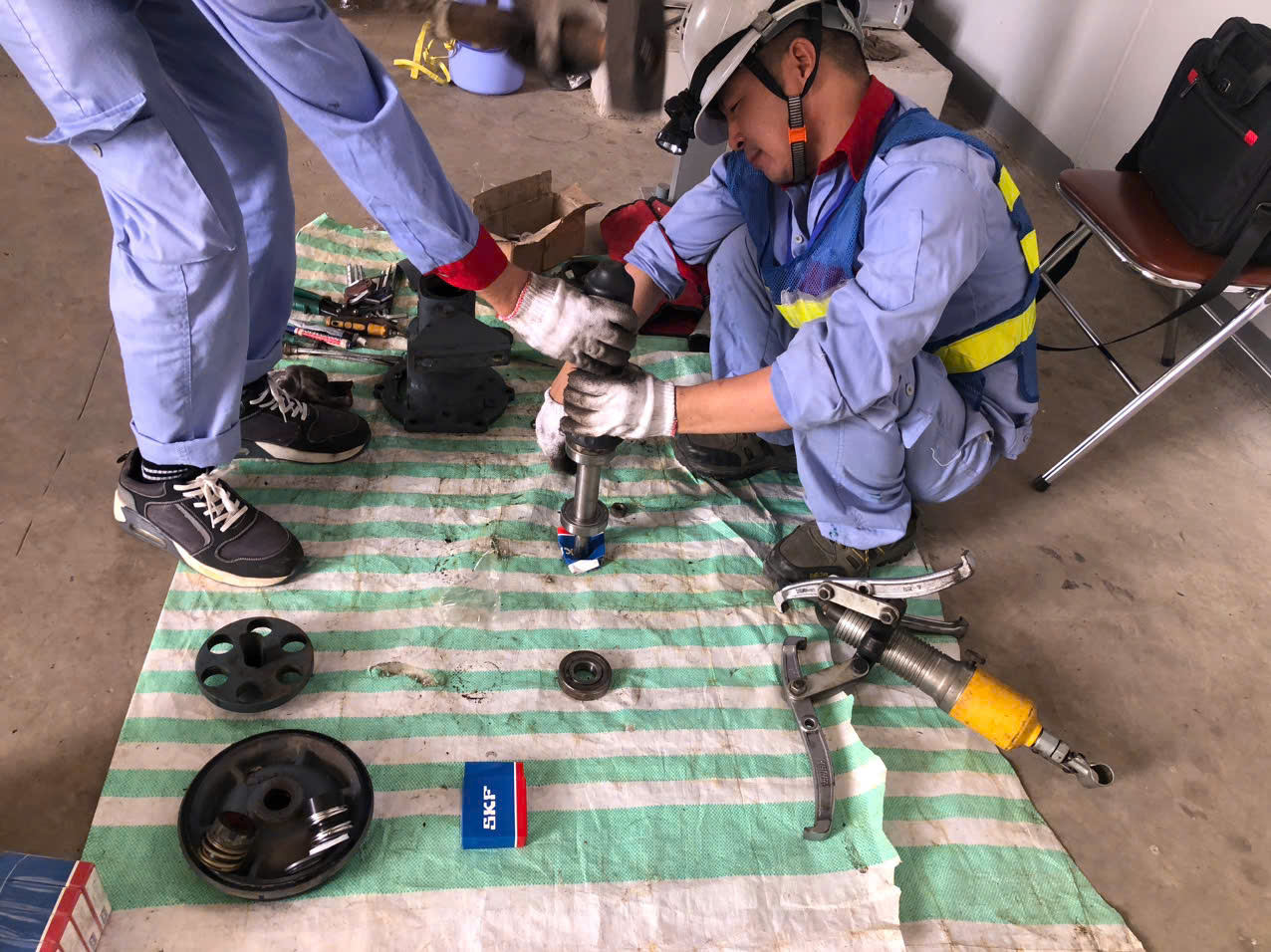

Hình ảnh nhân viên kỹ thuật ips đang kiểm tra, sửa chữa máy bơm công nghiệp Ebara.

1. CHUẨN BỊ TRƯỚC KHI THÁO LẮP MÁY BƠM EBARA.

1.1 Ngắt hoàn toàn nguồn điện và khóa van.

Ngắt CB hoặc cầu dao motor.

Treo bảng cảnh báo “Không vận hành – Đang bảo trì”.

Khóa van hút và van xả để tránh nước tràn ra khi tháo bơm.

1.2. Xả áp, xả nước trong bơm.

Mở van xả đáy để nước còn lại trong thân bơm thoát ra.

Kiểm tra áp suất trong hệ thống đã về 0 trước khi thao tác.

1.3. Chuẩn bị dụng cụ.

Bộ cờ lê, mỏ lết, búa cao su.

Kích nâng / pa-lăng (nếu bơm công suất lớn).

Đồng hồ đo khe hở, thước lá.

Bộ dụng cụ tháo vòng bi.

Dụng cụ tháo phớt cơ khí chuyên dụng.

1.4. Đảm bảo vệ sinh khu vực.

Sàn khô ráo.

Có khay đựng linh kiện tránh thất lạc.

Ghi nhãn từng chi tiết khi tháo để dễ lắp lại.

2. QUY TRÌNH THÁO MÁY BƠM EBARA ĐÚNG CHUẨN KỸ THUẬT.

2.1. Tháo khớp nối (coupling).

Xác định vị trí bu lông cố định.

Dùng dụng cụ phù hợp tháo lần lượt bu lông của coupling.

Đánh dấu vị trí khớp nối để lắp lại đúng tâm sau này.

2.2. Tháo motor khỏi bệ bơm.

Tháo bu lông chân motor.

Dùng pa-lăng nâng motor ra khỏi trục bơm.

Đặt motor lên giá kê an toàn.

2.3. Tháo thân bơm.

Tùy dòng Ebara (CDX, CDA, 3M, EVMS, DWO…), thao tác có thể khác nhau, nhưng đa số gồm:

Tháo bu lông liên kết giữa thân bơm và nắp bơm.

Tách phần vỏ bơm ra khỏi cánh bơm.

Kiểm tra kỹ các gioăng và vòng đệm.

2.4. Tháo cánh bơm.

Giữ trục bơm bằng vam hoặc khóa trục.

Tháo ốc hãm cánh bơm (theo chiều ren).

Rút cánh bơm ra nhẹ nhàng, tránh gõ mạnh làm nứt vỡ.

2.5. Tháo phớt cơ khí (Mechanical Seal)

Dùng dụng cụ chuyên dụng để tháo.

Tránh xoắn hoặc vặn quá lực làm hỏng mặt phớt hoặc bề mặt trục.

2.6. Tháo trục và vòng bi.

Tháo cụm nắp đỡ vòng bi (bearing housing).

Dùng đồ tháo bearing để rút vòng bi ra an toàn.

Tuyệt đối không gõ búa thép trực tiếp lên vòng bi.

3. KIỂM TRA CHI TIẾT SAU KHI THÁO MÁY BƠM.

Sau khi tháo rời từng bộ phận, tiến hành kiểm tra kỹ thuật:

3.1. Kiểm tra cánh bơm.

Mòn mép cánh.

Nhiễm cặn, bám rỉ.

Biến dạng do cavitation.

Nếu cánh mòn quá tiêu chuẩn → thay mới.

3.2. Kiểm tra trục bơm.

Độ cong trục > 0.03 mm → phải thay.

Kiểm tra bề mặt lắp phớt có bị rãnh, xước.

Kiểm tra ren đầu trục có bị kẹt hoặc mòn.

3.3. Kiểm tra phớt cơ khí.

Mặt ceramic/gương có bị xước.

Lò xo có còn lực đàn hồi.

Gioăng cao su (O-ring) có chai cứng.

3.4. Kiểm tra vòng bi.

Kiểm tra độ rơ (radial play).

Vết nứt, xước, khô mỡ.

Vòng bi kêu to khi quay → thay mới.

3.5. Kiểm tra vỏ bơm – buồng bơm.

Vết rỗ do cavitation.

Mòn ở họng hút/xả.

Khe hở giữa cánh và buồng bơm (clearance)

4. QUY TRÌNH LẮP LẠI MÁY BƠM EBARA

4.1. Lắp vòng bi mới.

Làm nóng vòng bi bằng máy nhiệt (không vượt 120°C).

Lắp vào trục đúng vị trí, không gõ búa.

4.2. Lắp phớt cơ khí.

Vệ sinh bề mặt trục.

Lắp phớt nhẹ nhàng, tránh chạm lên mặt gương.

Đảm bảo phớt vào đúng vị trí, không nghiêng.

4.3. Lắp cánh bơm.

Lắp đúng chiều và siết ốc hãm đúng lực.

Quay thử bằng tay, đảm bảo cánh không chạm buồng bơm.

4.4. Lắp thân bơm.

Thay gioăng mới nếu cần.

Siết bu lông theo hình chéo để tránh lệch.

4.5. Lắp motor và cân chỉnh đồng tâm.

Đây là bước quan trọng nhất:

Dùng đồng hồ so hoặc thước căn.

Đảm bảo sai lệch không vượt tiêu chuẩn:

Offset < 0.05 mm

Angular misalignment < 0.2 mm

Siết chặt chân motor sau khi chỉnh đúng.

4.6. Lắp coupling.

Lắp đúng vị trí đánh dấu ban đầu.

Kiểm tra khe hở chuẩn theo catalog.

5. KIỂM TRA VẬN HÀNH SAU KHI LẮP.

Sau khi hoàn thiện lắp đặt:

 Đổ nước mồi (nếu là bơm ly tâm không tự mồi)

 Kiểm tra điện áp, dòng định mức motor.

 Theo dõi rung động.

 Kiểm tra rò rỉ tại phớt cơ khí.

 Đo lưu lượng – áp suất so với tiêu chuẩn Ebara.

Chạy thử ít nhất 15–30 phút để đánh giá toàn bộ tình trạng.

6. KHUYẾN CÁO TỪ CÁC KỸ SƯ IPS.

Không tự ý tháo phớt cơ khí khi không có dụng cụ chuyên dụng.

Không dùng keo dán để xử lý rò rỉ thân bơm.

Thực hiện bảo trì định kỳ 6–12 tháng/lần.

Với bơm công suất lớn, luôn cần 2–3 kỹ thuật viên thực hiện.
